弹簧针结构一般是由针头、针管、弹簧构成,由针头接触导通后,针管传送电流,弹簧用于压缩,增加连接后的稳定,整个连接器没有固定体型和外型,这正是公端的基本设计,而母端基本上都是一个小铜柱,不会有太大的构造,部分母端在接触面会进行一定的凹陷,为此增多针头接触时的稳定。

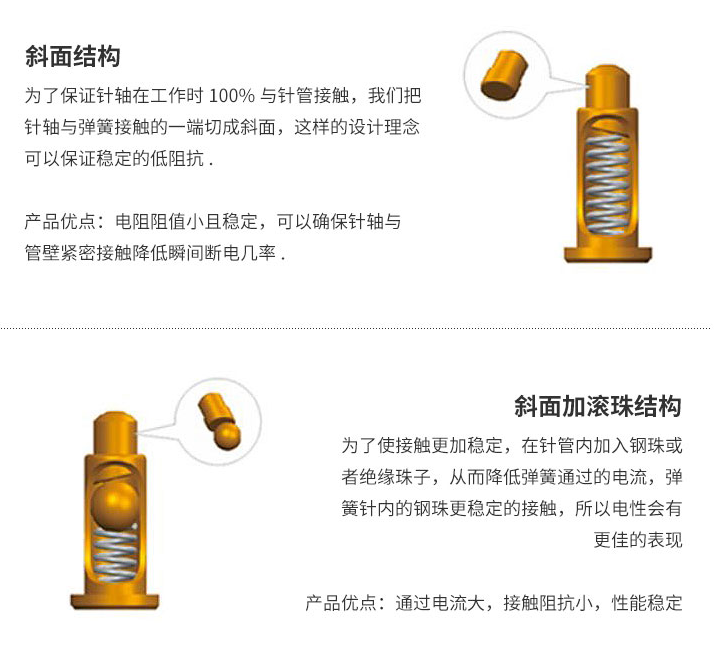

弹簧针结构中的弹簧是连接器的关键部分之一,也是非常容易损坏的区域之一,由于在通过电流的过程中,会产生热量,而小弹簧往往比较小巧,难以承受太高的温度,高温会造成弹簧失去弹性,不再回弹,所以一些大电流的设计,还会在针头与弹簧之间添加一些绝缘珠,使电流通过的时候不在通过弹簧,延长其使用寿命。
弹簧针结构,对连接器的电气和物理性能都有一定的影响,不同的构造决定着连接器使用,特别是大电流或是小尺寸的连接器,对结构的设计具有严格要求,需要从多个角度考虑连接器的设计。
