pogo pin充电电流大小设计不同结构保证接触稳定可靠[双盟电子]

文章出处:https://www.sunmontech.cn 作者:双盟电子 人气:251 发表时间:

      在pogopin的结构方案设计中,额定电流要求是一个很重要的电气性能参数,pogo pin充电电流单pin电流3A以下的选用剖斜面结构设计,因为有侧压,针头外表与针管内壁紧密配合,提高了接触稳定性,阻值小, 大电流达到10A的采用斜面+滚珠设计,相对斜面结构接触更稳定更可靠。

pogo pin充电电流.jpg

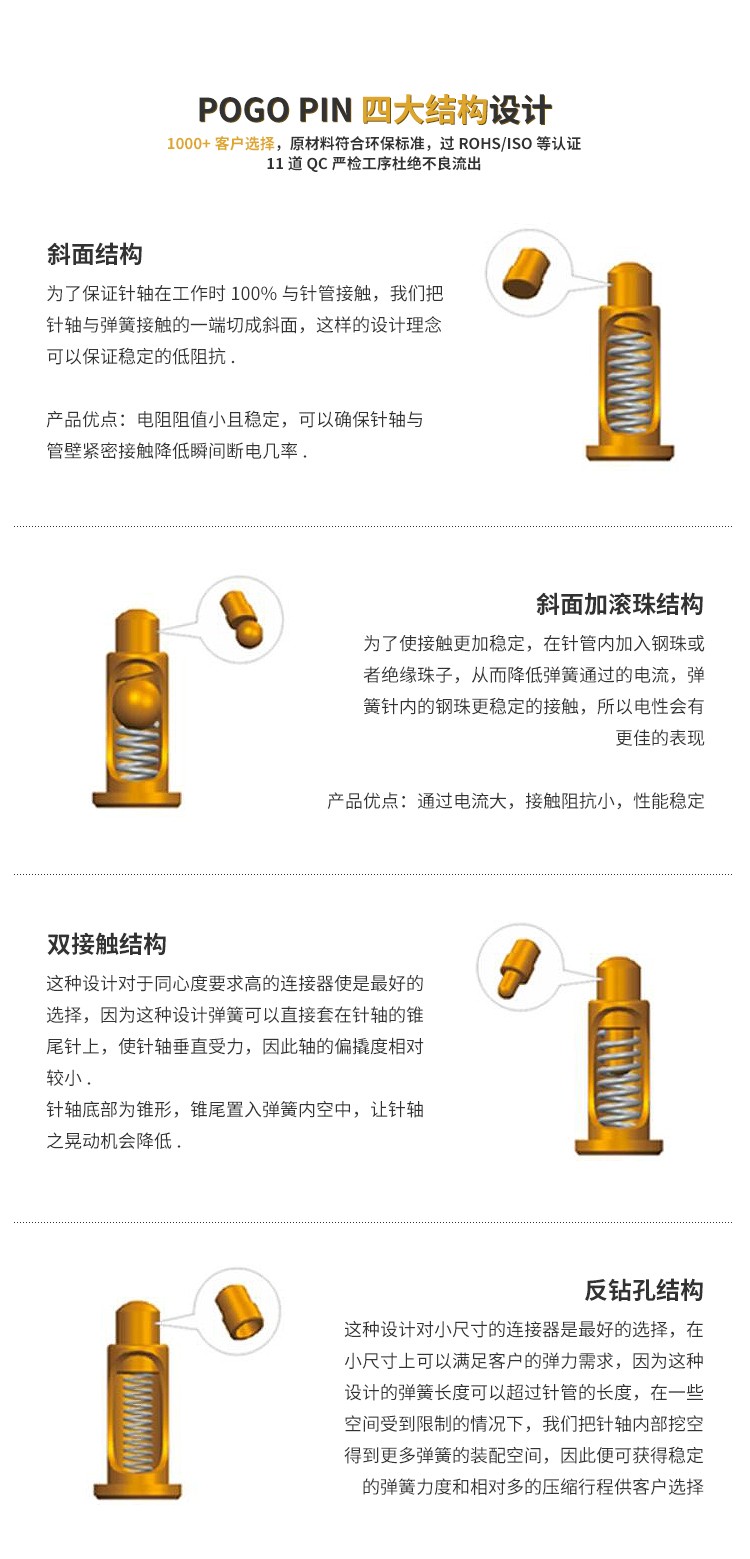

      pogo pin充电电流3A以下采用剖斜面结构设计,保证针轴在工作时与针管紧密接触,把针轴与弹簧接触的一端切成斜面,这样的设计理念可以保证稳定的低阻抗,产品优点:电阻阻值小且稳定,可以确保针轴与管壁紧密接触降低瞬间断电的机率。

pogo pin充电电流.jpg


      pogo pin充电电流3A-10A采用剖斜面+滚珠结构设计,为了使接触更加稳定,在针管内加入滚珠或者绝缘珠子,从而降低弹簧通过的电流,弹簧针内的绝缘珠更稳定的接触,所以电性会有更佳的表现,斜面加滚珠结构的设计优点:通过电流大接触阻抗小,性能稳定。



pogo pin充电电流.jpg


     pogo pin连接器厂家双盟电子可根据客户设备机构的要求定义pogo pin充电电流大小,按需求定制各种专业的结构方案可满足电子产品市场不断变化的需求,欢迎来电或联系网页在线人工客服详询了解。

pogo pin充电电流.jpg

pogo pin充电电流.jpg

pogo pin充电电流.jpg

pogo pin充电电流.jpg
