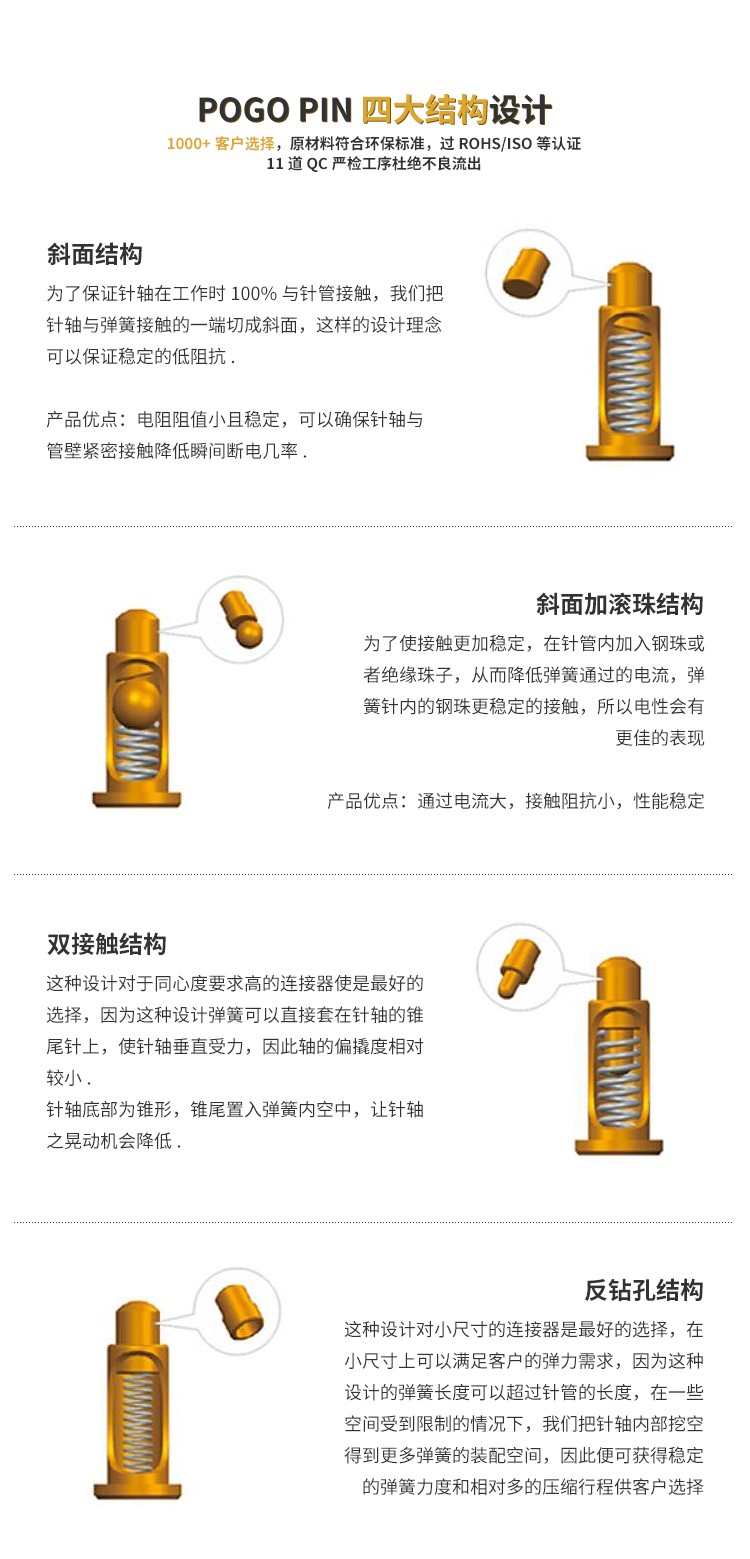

根据电子设备不同的应用性能要求,pogo pin连接器的PIN针弹力结构设计也不一样,常用的三种结构有剖斜面结构、斜面+滚珠结构、反钻孔结构等,双盟归纳了这几种结构设计的技术标准和应用优势,如果您有pogo pin定制设计要求,请联系双盟电子为您量身定制解决方案,免费打样,提供设计+生产供应链一站式服务。
剖斜面PIN针弹力结构设计:尺寸针管长度至少>2.50mm,工作下压行程与针管长度比<1/3,工作高度弹力>30gf,阻抗<50mΩ,优点有侧压,针头外表与针管内壁紧密配合,提高了接触稳定性! 阻值小, 单pin可过大电流>2A。

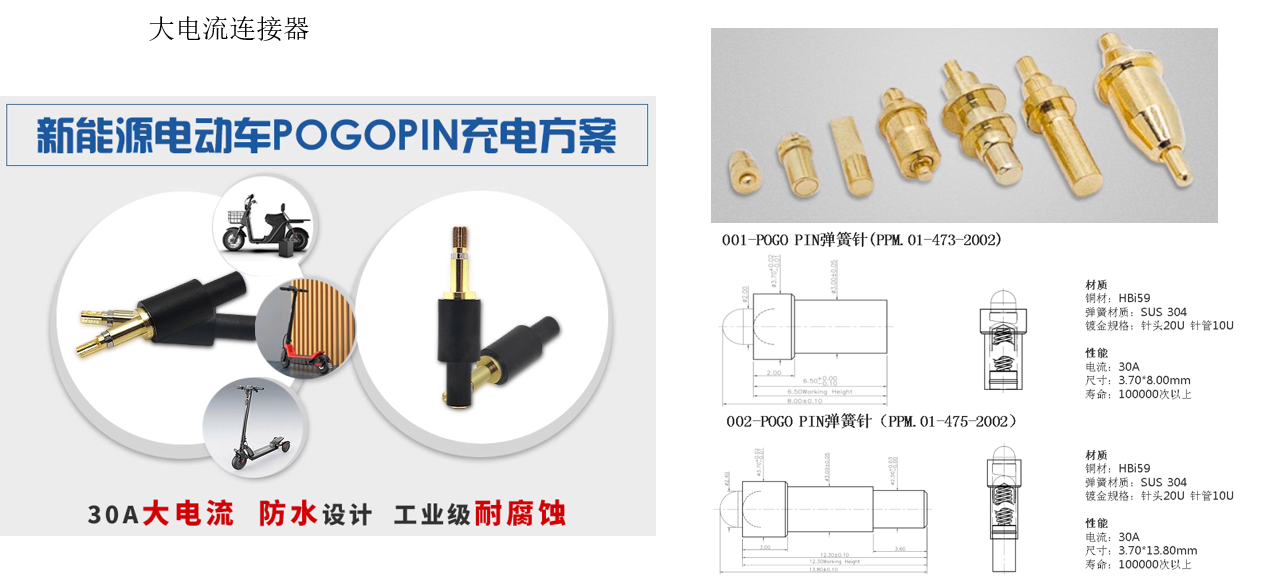

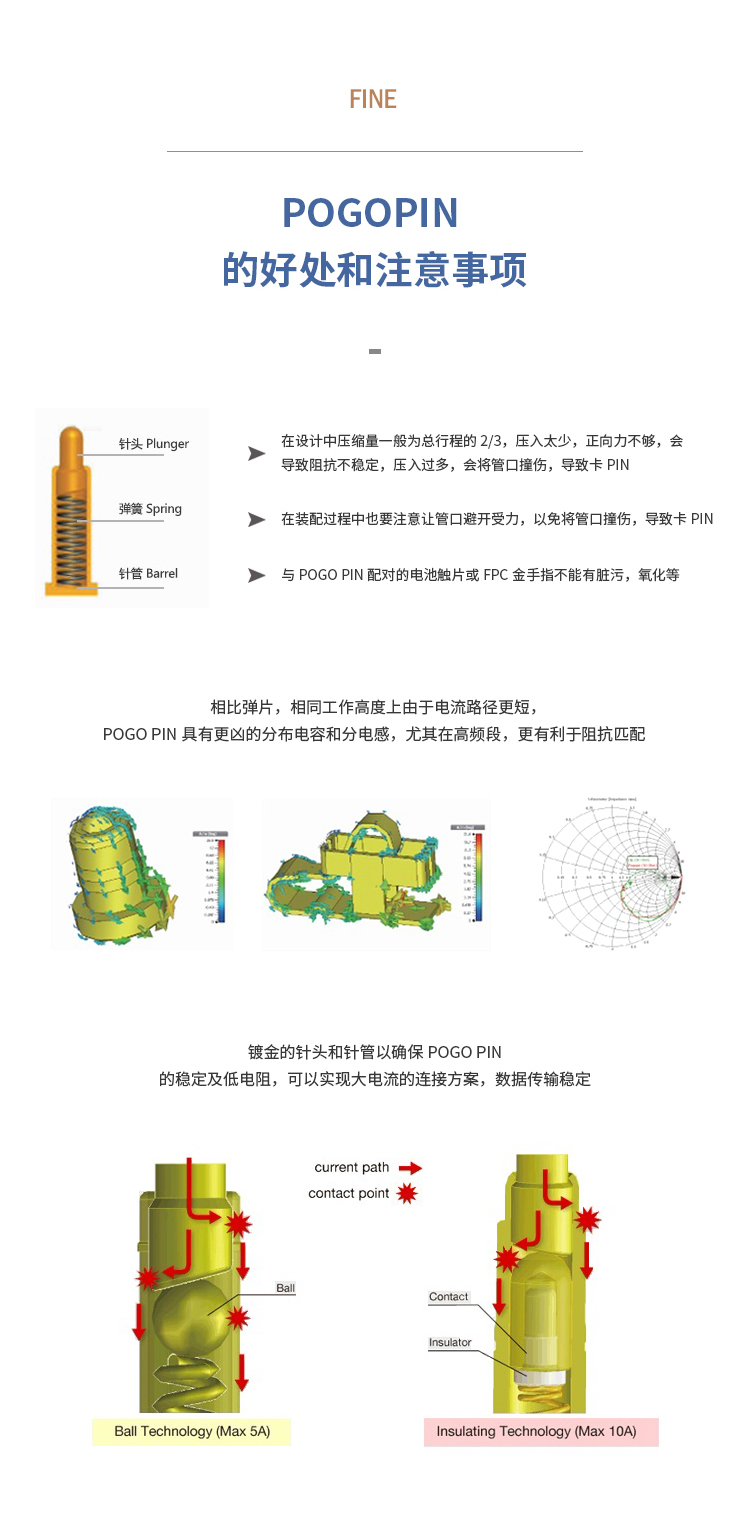

大电流斜面+滚珠PIN针弹力结构设计:阻抗<30mΩ,载流<10A,工作高度弹力>30gf,尺寸针管长度至少>3.50mm,工作下压行程与针管长度比<1/4,优点针管内加入滚珠或者绝缘珠子,从而降低弹簧通过的电流,弹簧针内的绝缘珠更稳定的接触,通过电流大,接触阻抗小,性能稳定。
反穿孔PIN针弹力结构设计:工作高度弹力>60gf,阻抗<100mΩ,载流<1A,单pin全长≥1.8mm, 工作高度≥1.5mm,适合有空间局限设计,提高弹簧活动空间,解决超低高度产品难设计的问题。
