反钻孔和剖斜面是pogo pin常用连接工艺,反钻孔主要针对设备无电流要求只接天线或传送信号时应用,剖斜面对于有电流要求1A-2A的基本应用此结构,pogopin斜面结构电流会由针轴传导至外管的管壁,再至PCB,此时电阻值小,阻抗低。

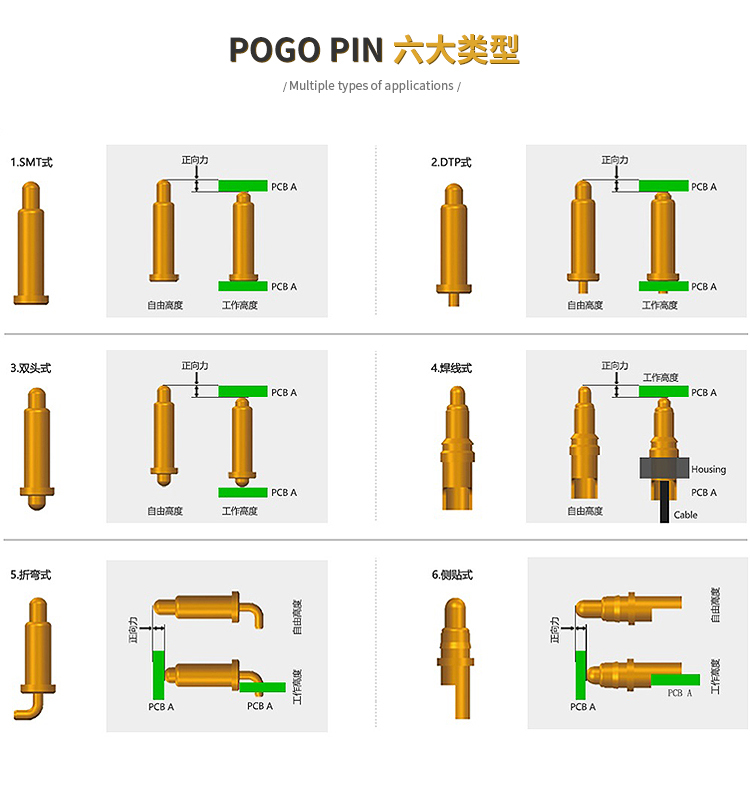

pogo pin常用连接工艺和结构详细解释如下:

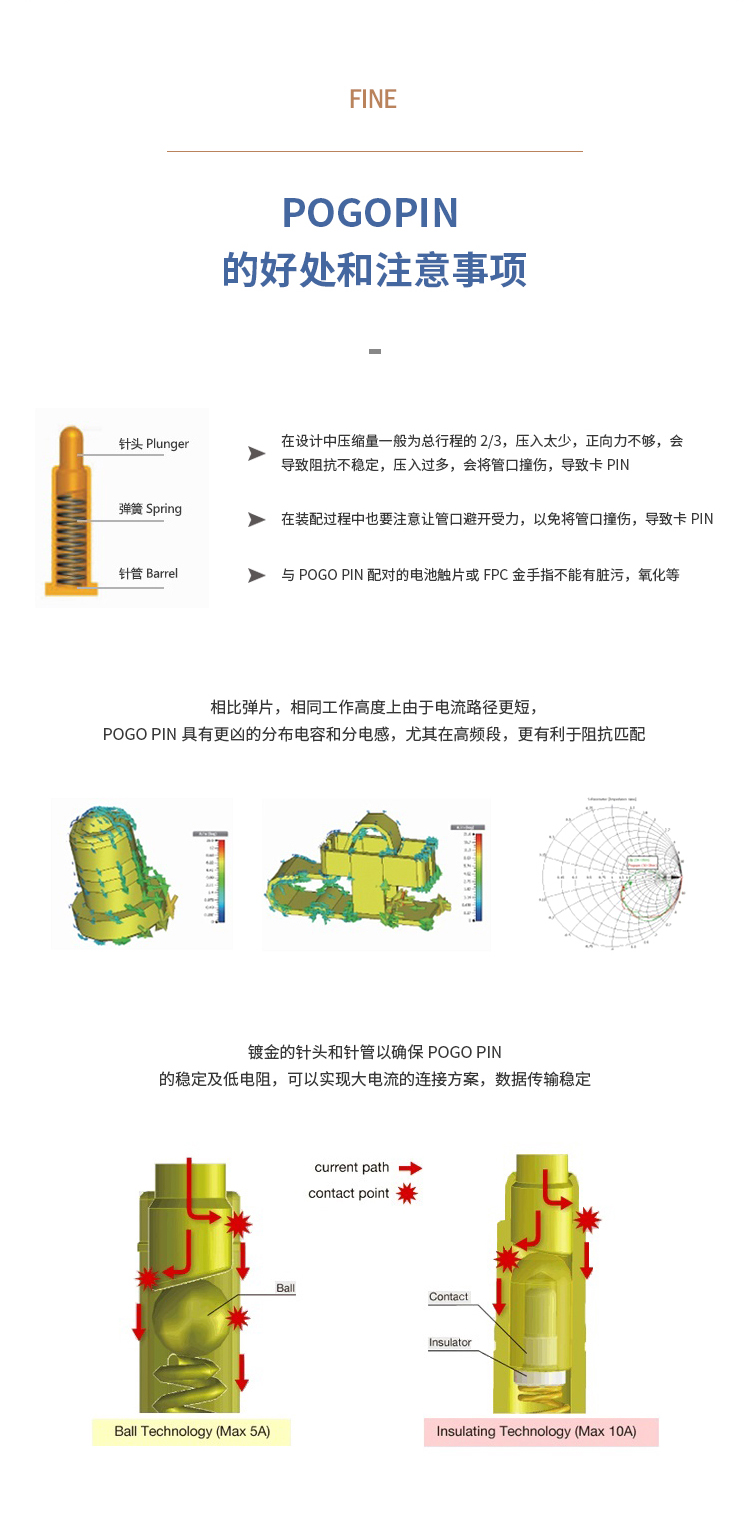

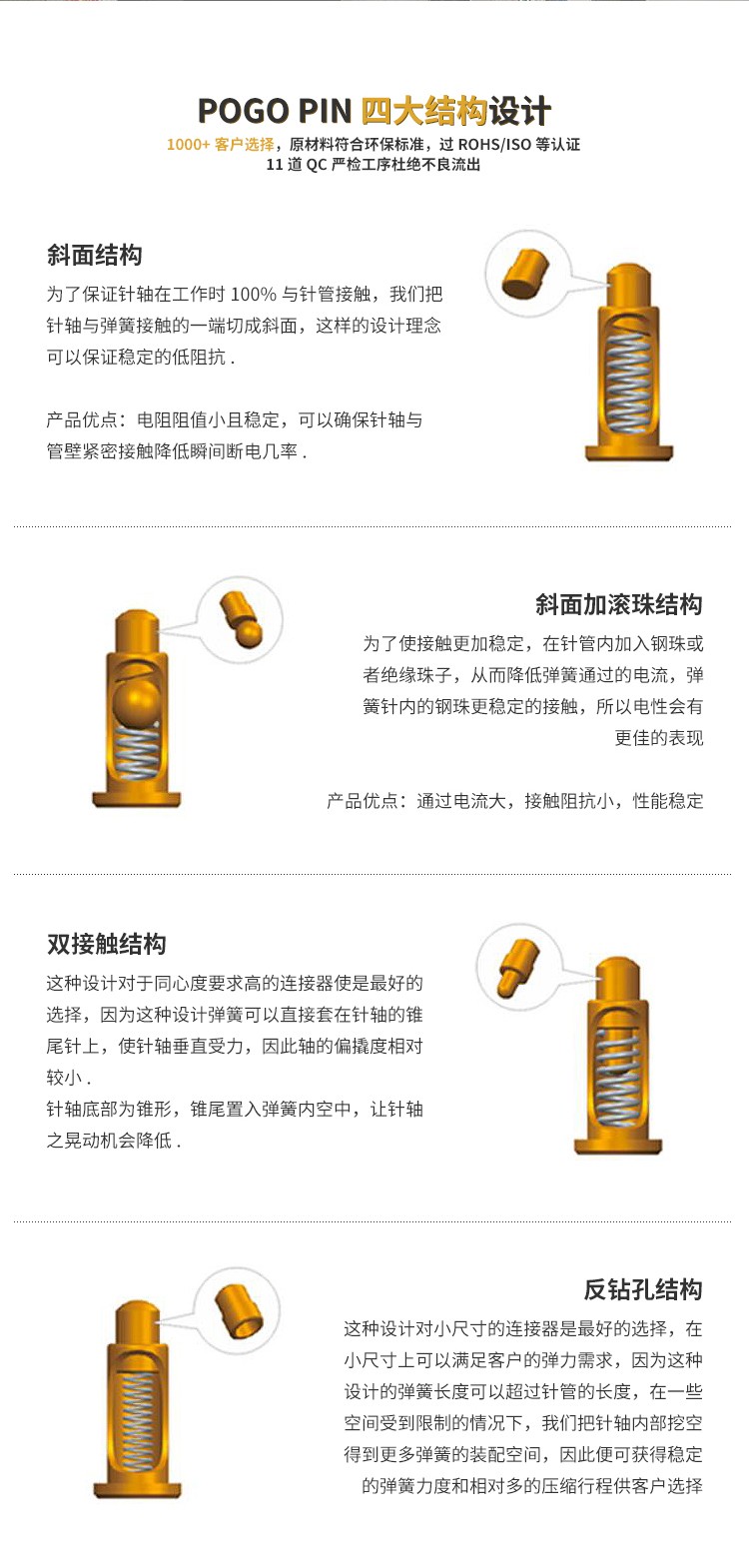

一、斜面结构:为了保证工作时针轴与针管紧密接触,工程师将针轴与弹簧接触的一端切成斜面,这种设计理念可以确保稳定的低阻抗,产品优点:阻值小且稳定,可保证针轴与管壁紧密接触,降低瞬间断电概率。
二、反钻孔结构:这种设计是小尺寸连接器的好选择,可以满足小尺寸客户的弹性要求,因为这种设计的弹簧长度可以超过针管的长度,在某些情况下空间不足有限 制,我们将针轴挖空,以获得更多的弹簧组装空间,从而获得稳定的弹簧力和比较大的压缩行程供客户选择,产品优点:车削方便,成本低,可争取空间放置弹簧,缩短产品高度,静态情况下无卡针现象。
三、锥底形结构:这种设计对于同心度要求较高的连接器是一个不错的选择,因为这种设计弹簧可以直接套在针轴的锥尾针上,使针轴垂直受力,使针轴偏压,针轴底部为锥形,锥尾置于弹簧空气中,减少了针轴晃动的机会,产品优点:车削容易,成本低,偏斜度小,针轴锥形尾端置于弹簧空气中,与弹簧尖头紧密接触,针轴晃动相当小。

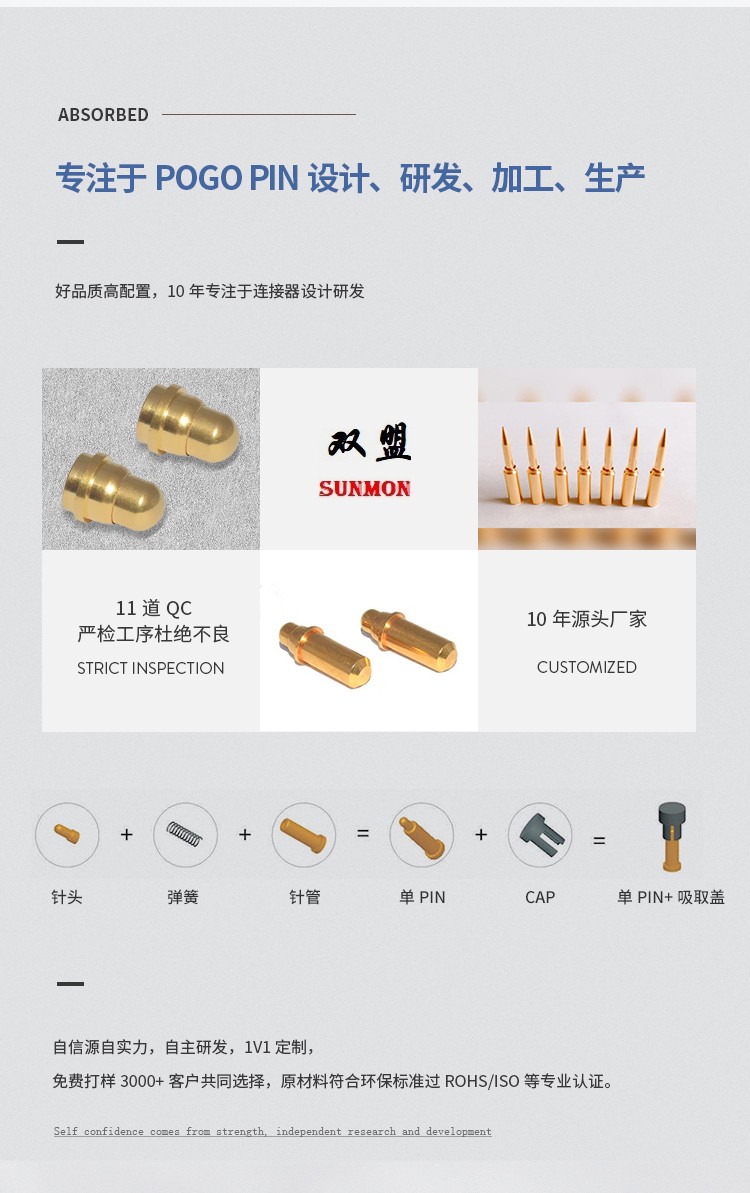

东莞双盟12年Pogopin加工经验,原单大厂货源,全程协助产品设计、结构布局,pogo pin常用连接工艺,数据传输稳定不断联,不烧弹簧,按压顺畅,100万次插拔,工业耐腐蚀,防水防尘,咨询就送解决方案。
