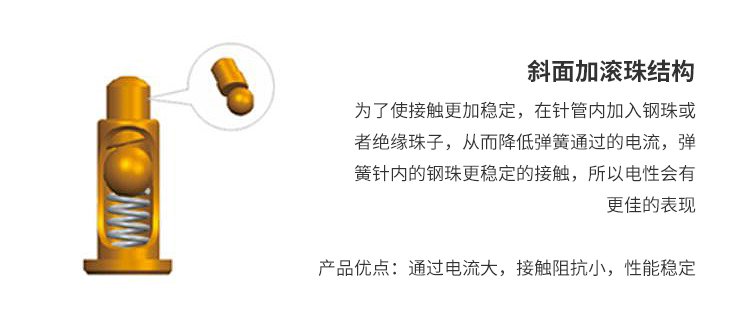

pogopin大电流结构一般是以斜面结构为基础,在内部增加一颗绝缘珠,比标准的弹簧针多了一个零件,增加珠子是为了保障电流在通过时,避免弹簧被烧毁的风险,由针头导电后,电流会被绝缘珠阻挡,然后直接将电流引到针管上,以此提升通过电流的大小,因为电流会直接通过针管,因此要求铜套内壁光滑,对设备的精度要求较高。
pogopin大电流结构的设计,如果不加绝缘珠,便会导致大部分的电流直接从弹簧通过,因此会对弹簧的要求很高,以设计上来讲,增加一颗珠子比替换弹簧材质而言,方案更优异,斜面设计加滚珠可使电流导通更稳定,承受更大的电流传输,通常经过工程师设计后,可实现2A-20A大电流的传输。
pogopin大电流结构,不仅仅是增加一颗珠子就能实现的,其大小、镀层厚度、间距等都会对电流的传输有所干扰,以弹簧针大小而言,体积越大,电流分的越散,就不会出现电流聚集,导致连接器故障的问题。
