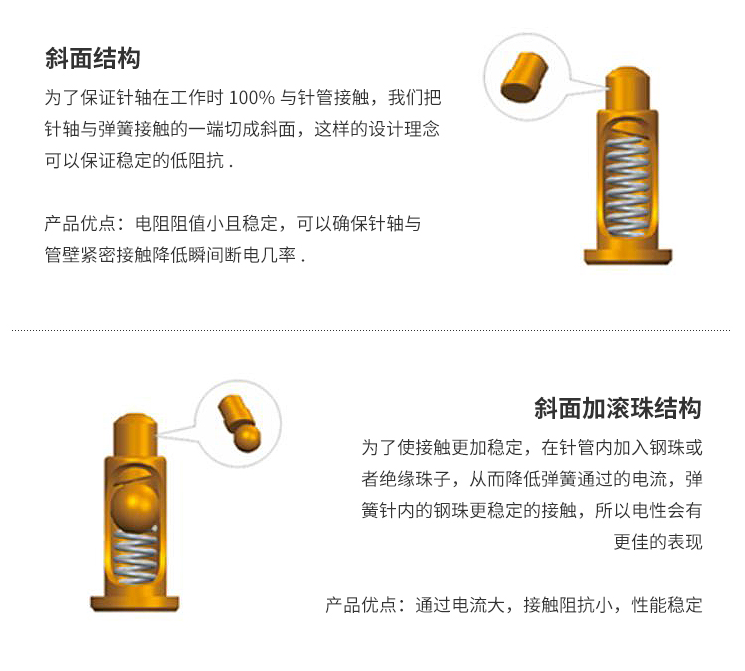

pogopin针头结构通常是以斜面结构为载体,在内部添加一颗绝缘珠,比标准的弹簧针多出一个组件,添加珠子是为了确保电流在通过时,规避弹簧被烧掉的危险,由针头导电后,电流将会被绝缘珠拦截,随后直接把电流转到针管上,由此提高通过电流大小,由于电流会先通过针管,因而规定铜套内壁平滑,对设备的精度要求较高。
pogopin针头结构的设计,假如不加绝缘珠,就会造成大多数的电流直接从弹簧通过,所以会对弹簧影响很大,以结构设计上来说,添加一颗珠子比更换弹簧材质来看,方案更可靠,斜面结构设计加滚珠可让电流导通更稳定,承载较大的电流传输,一般通过技术工程师结构设计后,可以实现2A-20A大电流的传输。
pogopin针头结构,不单单是添加一颗珠子就可以做到的,其尺寸、镀层厚度、间距等都是会对电流的传输有一定的影响,以弹簧针尺寸来看,体型越大,电流分的越散,就可以避免电流积聚,造成连接器故障的情况。
