改善pogo pin接触阻抗的设计需要技术在结构上做优化[双盟电子]

文章出处:https://www.sunmontech.cn 作者:双盟电子 人气:187 发表时间:

     对于充电应用的pogo pin连接器来说,接触电阻是评判一个连接器性能是否合格的重要指标,不同结构设计的pogo pin连接器通过载流能力也不一样,要改善pogo pin接触阻抗的设计,就要在它的结构上做优化。


改善pogo pin接触阻抗的设计.jpg

改善pogo pin接触阻抗的设计.jpg

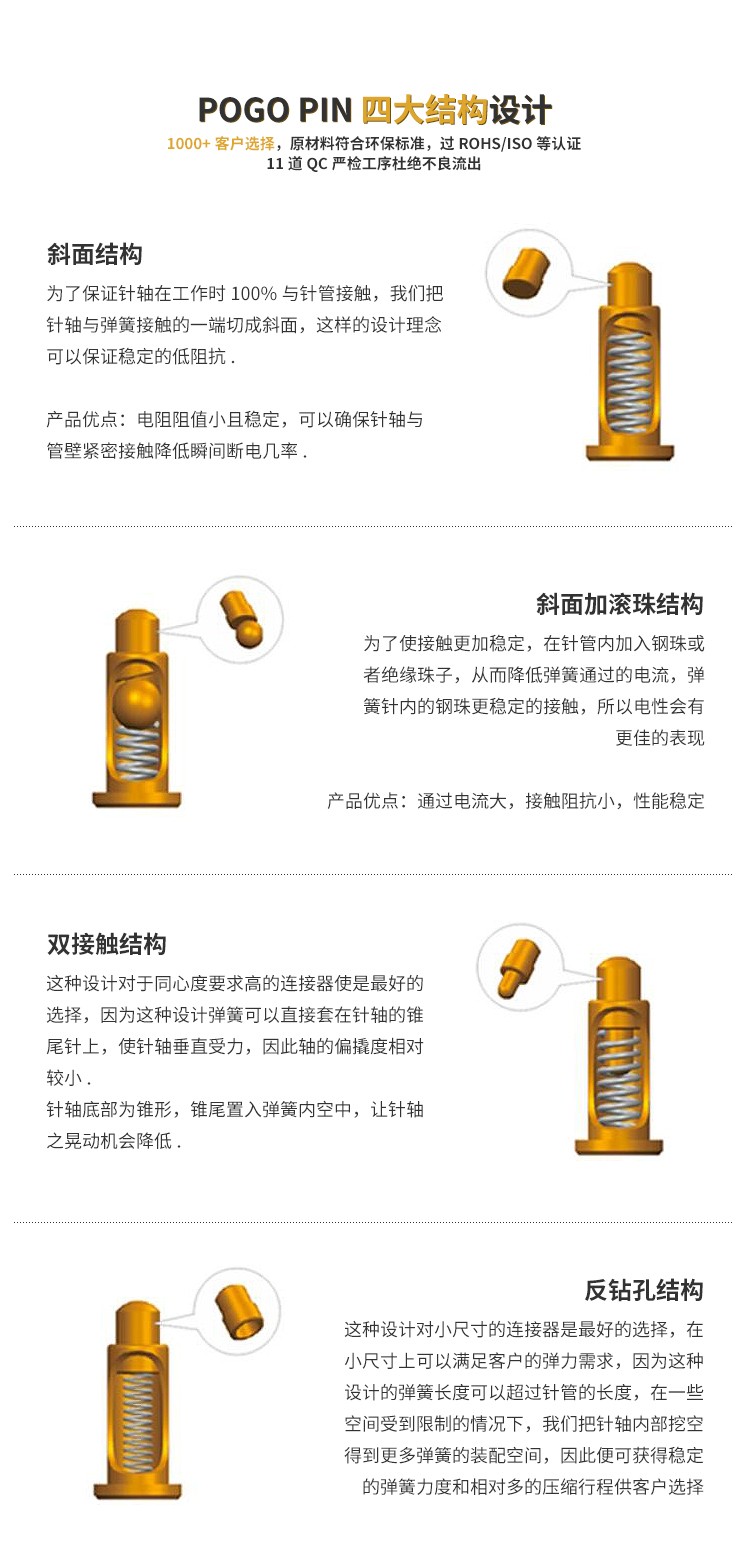

      我们要想了解改善pogo pin接触阻抗的设计,就要先了解清楚每种结构的阻抗是多少,如反钻孔结构阻抗是<100mΩ, 剖斜面结构阻抗<50mΩ,大电流结构<30mΩ,因此对于有低阻抗要求的产品来说,选用大电流结构设计比较合适。

改善pogo pin接触阻抗的设计.jpg

改善pogo pin接触阻抗的设计.jpg


      双盟电子改善pogo pin接触阻抗的设计在针管内加入滚珠或者绝缘珠子,从而降低弹簧通过的电流,弹簧针内的绝缘珠更稳定的接触,电性会有更佳的表现,斜面加滚珠结构的设计优点:通过电流大接触阻抗小,性能稳定,详细的解决方案欢迎来电咨询东莞双盟,提供图纸和技术解答。

改善pogo pin接触阻抗的设计.jpg

改善pogo pin接触阻抗的设计.jpg

改善pogo pin接触阻抗的设计.jpg

改善pogo pin接触阻抗的设计.jpg

改善pogo pin接触阻抗的设计.jpg
