pogopin过电流能力和它的结构设计有非常大的关系,不同结构的pogo pin电流流向也不一样,下面我们对常用的几种pogo pin结构的载流能力和电流方向分别作技术解析,方便客户能更轻松准确的选择到适合自己产品应用的电流和结构。

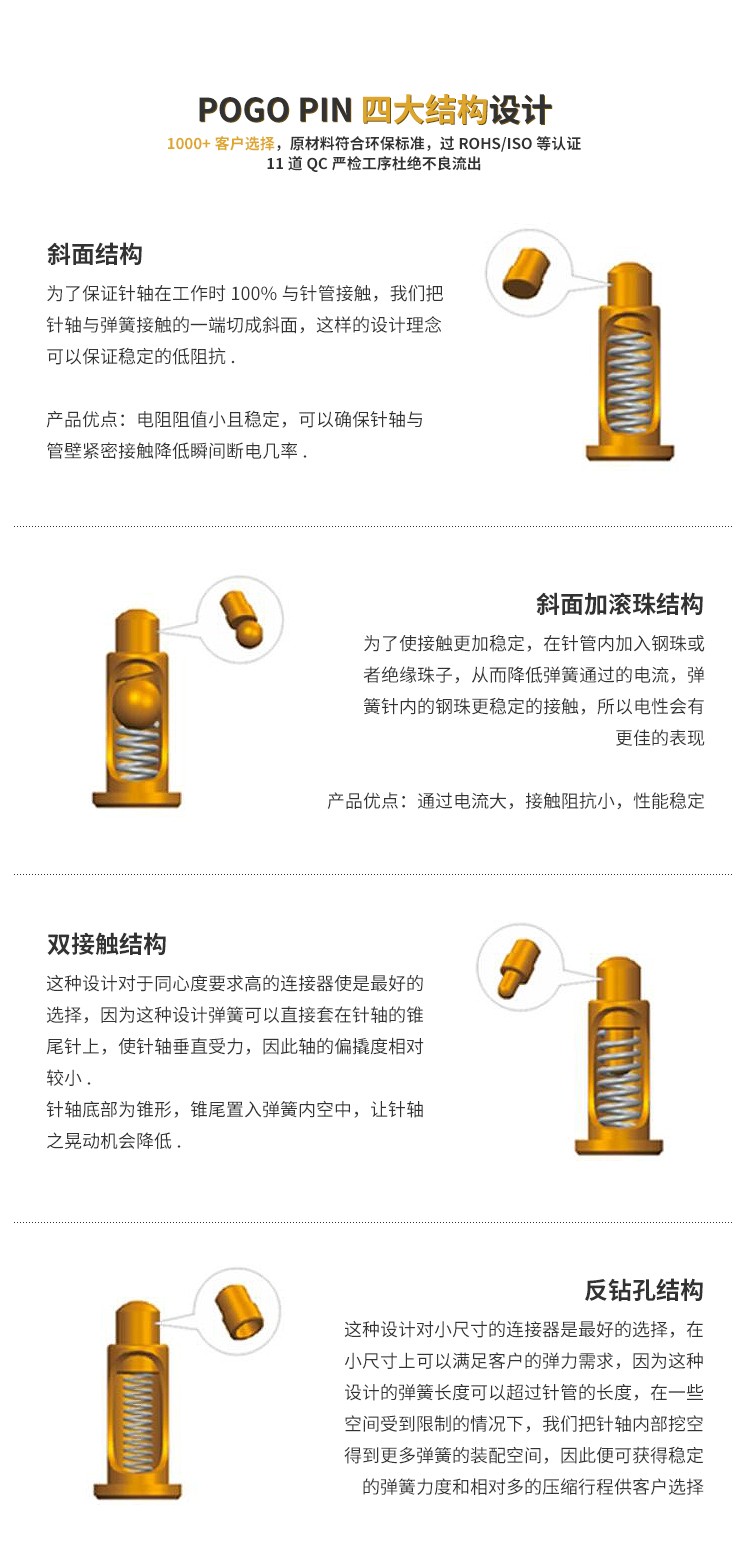

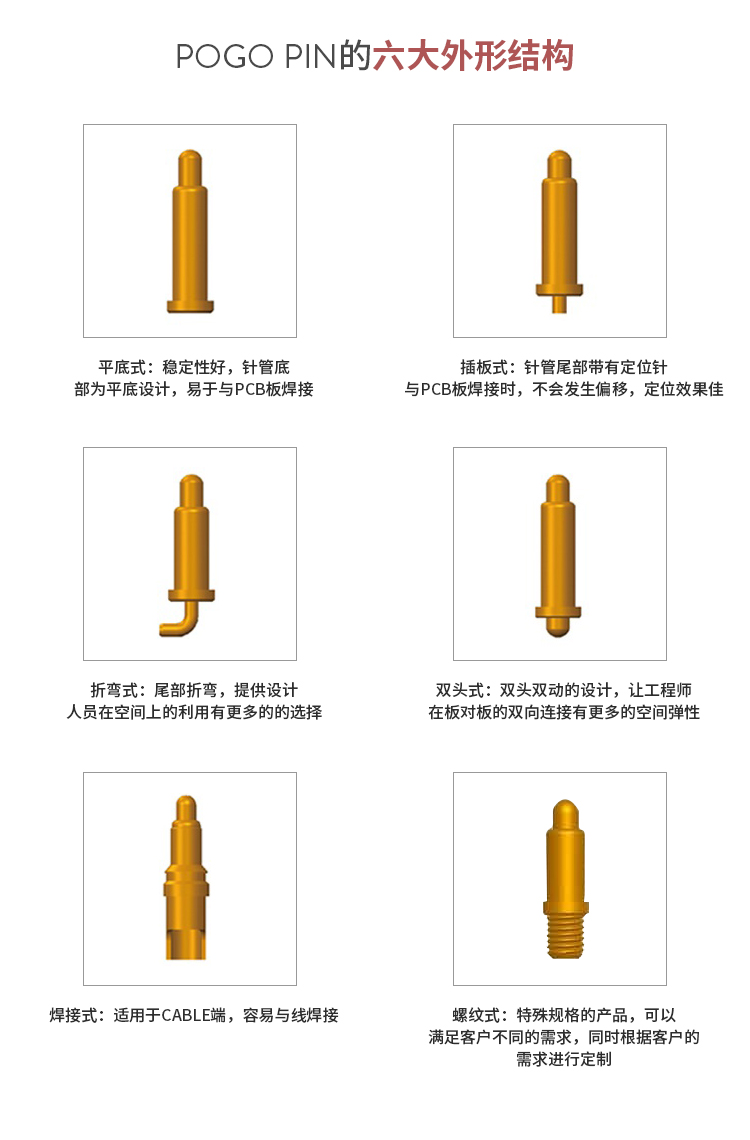

反钻孔、部斜面、大电流结构的pogo pin电流流向详解如下:
反钻孔结构:电流从针头流向针管两侧,也会有一小部份电流经过弹簧,再流到底部,此种结构的阻抗相对偏高<200mΩ,单Pin电流小于1A,过大易烧毁弹簧,一般有电流要求不建议采用些种结构,只适用于信号传输。
部斜面结构:有侧压,针头外表与针管内壁紧密配合,电流从针头只流向针管的一侧,弹簧过过电流少,再流到底部,提高了接触稳定性! 阻值小,阻抗<50mΩ,单pin可过大电流>2A, 针轴强度好。
斜面+滚珠大电流结构:在针管内加入滚珠或者绝缘珠子,从而降低弹簧通过的电流,弹簧针内的绝缘珠更稳定的接触,4个子部件的设计,接触稳定可靠, 阻抗<30mΩ,尺寸长。
12年源头实力厂家双盟电子,8项实用新型结构,我们根据客人设备的实际应用场景要求来定义设计pogo pin结构,保证pogo pin电流流向功能性传输稳定可靠,外形款式客制化,按需定制,提升客户产品档次卖点,实力团队量身定制,免费设计打样。
