pogopin弹簧针设计既要实现压缩顺畅,还要保证稳定的电流导通,及环境类测试要求等,那么弹簧针可以接受多大电流呢,这个要从弹簧针的设计结构来看,如反钻孔结构、剖斜面结构、斜面加滚珠结构,不同的结构设计承载的电流大小也是不一样的。
下面是双盟工程师对不同结构的弹簧针可以接受多大电流进行了解析:

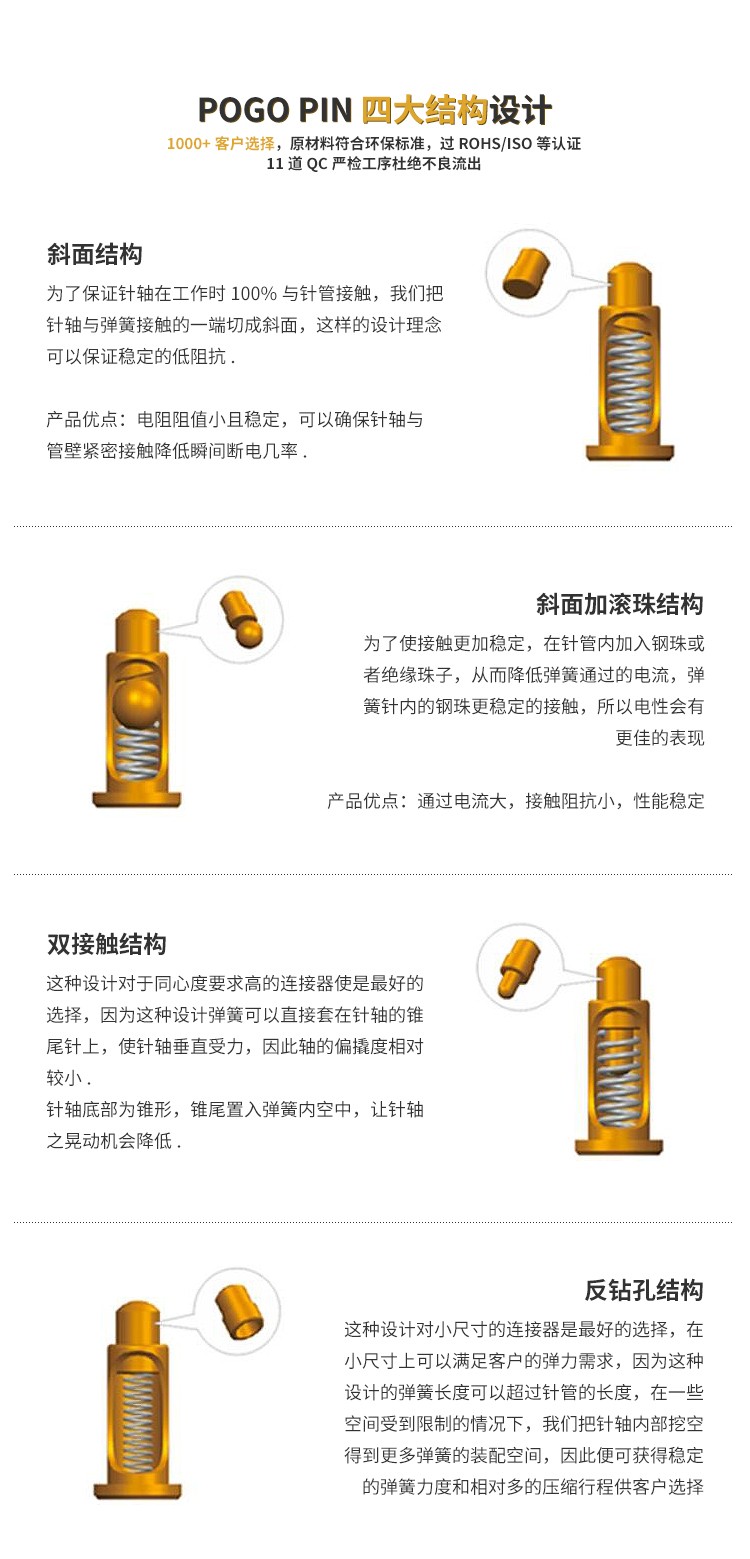

反钻孔结构:适合空间有局限的设计,提高弹簧活动空间,解决超低高度产品难设计的问题, 阻抗相对偏高,单Pin电流<1A,过大易烧毁弹簧,主要应用: 天线,信号传输。
剖斜面结构:有侧压,针头外表与针管内壁紧密配合,提高了接触稳定性! 阻值小, 单pin可过大电流>2A,主要应用: 充电, 信号传输。
斜面+滚珠结构:电流可达3A-10A,为了使接触更加稳定,在针管内加入滚珠或者绝缘珠子,从而降低弹簧通过的电流,弹簧针内的绝缘珠更稳定的接触,所以电性会有更佳的表现,斜面加滚珠结构的设计优点:通过电流大接触阻抗小,性能稳定。

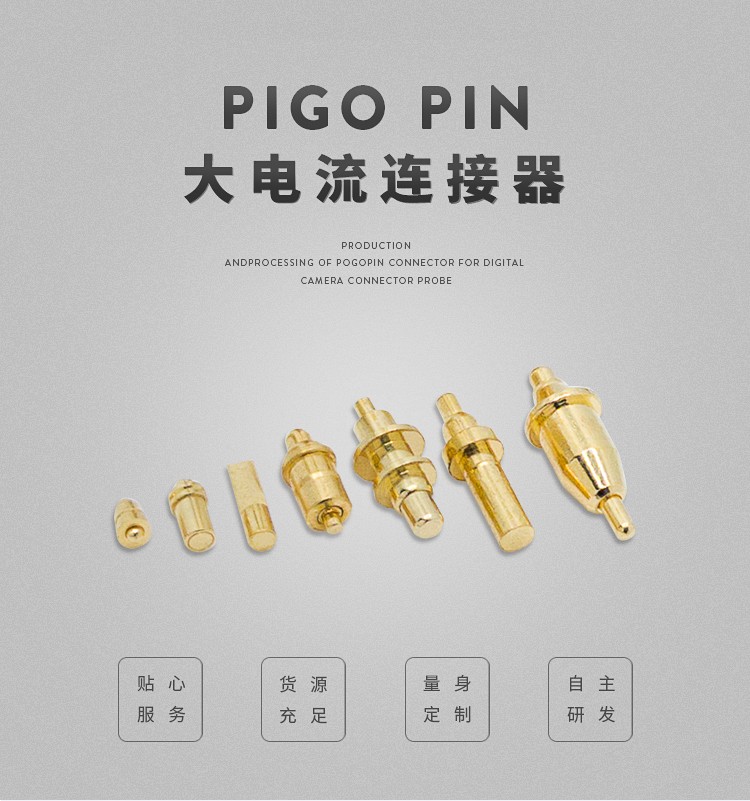

东莞双盟电子在pogopin弹簧针的电流传输上有10多年的设计经验和实用解决方案,支持大电流2A-30A,不烧弹簧,数据传输稳定不断联,镜面车削,发丝工艺,不卡pin,无异响,按压顺畅,使用寿命长,100万次插拔功能性传输稳定可靠,如果您想了解更多弹簧针可以接受多大电流的信息,欢迎致电双盟电子为您提供更多专业解答。
