三种常用的弹簧探针内部结构设计技术解析[双盟电子]

文章出处:https://www.sunmontech.cn 作者:双盟电子 人气:804 发表时间:

      一个外观看似简单小巧的pogo pin弹簧针,其强大功能都体现在弹簧探针内部结构设计上,不同的结构过电流能力和阻抗也不一样,下面我们就从应用非常广的这种三种结构设计来解析,反钻孔结构,剖斜面结构和大电流结构。

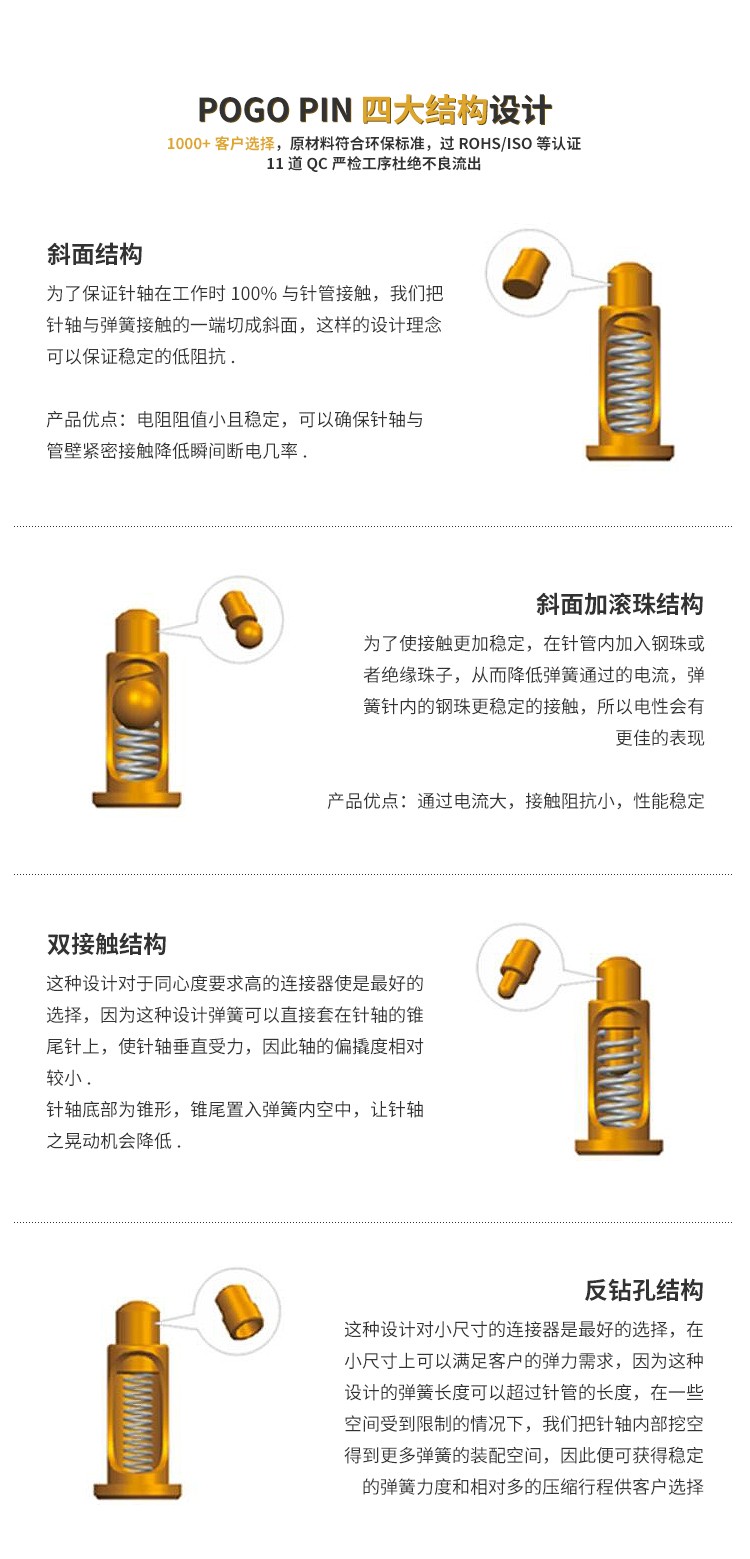

  Pogo pin弹簧探针内部结构设计:


    反钻孔结构:针轴中空可以增加弹簧工作空间,缩短产品工作高度,产品不会有卡针现象,阻抗相对偏高<100mΩ,单Pin只能过1A以下的电流,过大易烧毁弹簧,主要应用于信号传输。


    部斜面结构:针头做成部斜面,有侧压,针头外表与针管内壁紧密配合,提高了接触稳定性! 阻值小, 单pin可过大电流>2A,阻抗<50mΩ,主要应用于充电, 信号传输。


     大电流斜面+滚珠结构设计:为了使接触更加稳定,在针管内加入滚珠或者绝缘珠子,从而降低弹簧通过的电流,弹簧针内的绝缘珠更稳定的接触,电性会有更佳的表现,单Pin电流可过3A-10A,阻抗<30mΩ,通过电流大接触阻抗小,性能稳定,主要用于大电流充电。







      双盟电子专业的pogo pin弹簧探针内部结构设计方案可应对满足市场不断变化的需求,镜面车削,发丝工艺,按压顺畅无异响,功能性传输稳定可靠,提升设备的性能,外形款式客制化,按需定制,提升客户产品档次卖点,让设备更受消费者喜爱,更有市场竞争优势。
