pogopin弹簧探针在5G领域的应用,更稳定的接触方式,pogopin弹簧探针厂家+[东莞双盟]

文章出处:https://www.sunmontech.cn 作者:双盟电子 人气:348 发表时间:

随着5G通信市场不断的发展,5G天线PCB板模块化应用越来越多,连接器的各类及数量也越来越多。基于成本、空间及稳定性等需求,对连接器的要求也越来越高。说到5G通信不得不说到基站,过去的1G也好,2G、3甚至目前的主流通信网络4G都离不开基站的支撑,基站的英文全称叫Base Station,简称BS,直译过来就是“基站”。近两年被广泛应用于各种电子产品设备上的pogopin弹簧探针连接器也被华为、中兴等应用到5G基站设备中,pogopin连接器精密小巧、外形多变、稳定性好,兼容性强(可兼容目前市面上大部分连接器的功能),且支持大电流,在结构设计上可根据产品的结构应用来设计研发,为越来越精、细、巧化的电子产品设备节省空间,可以为模块化的PCB板与板之间提供更紧凑的连接。

pogopin弹簧探针

pogopin弹簧探针

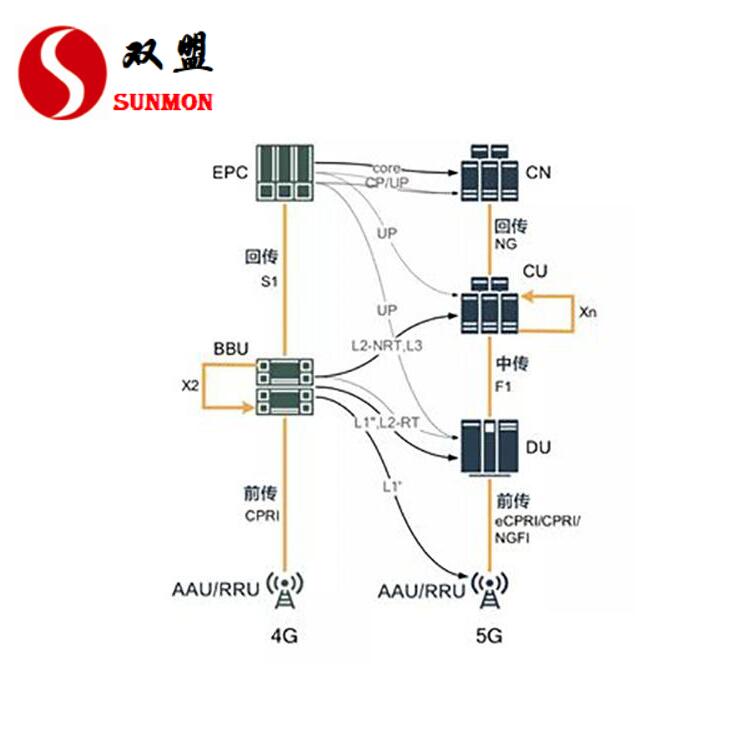

5G支持超高速率、极低时延和很多连接,业务面向多元化,对基站明确提出新的规定:1.5G基站前传带宽高达数百G至Tbps,传统式BBU与RRU间的CPRI光纤接口压力大,需在部分功能分离,以降低前传带宽。2.5G面向多业务,低时延应用需更为挨近客户,超大规模物联网应用需高效率的处理能力,5G基站应具有灵活的拓展作用。与4G基站的BBU+RRU构架不一样,5G基站被重构为三部分:CU(中央单元)、DU(分布式单元)和AAU/RRU(远端射频单元)。RRU/AAU与DU之间的网络称为前传,CU和DU两者之间称之为中传,而CU到核心网两者之间称之为回传。那样的架构设计还可以更强的推动RAN虚拟化技术,还可降低前传带宽,同时满足低时延需求。随着技术的日异成熟,基站设备从体积上也有着很大的变化,更加的精、细、巧,因为内部模组、模块这间的连接采用了大量的pogopin弹簧探针连接器,这跟之前采用大量的线材连接器相比,节省了相当多的空间。pogopin连接器实现了PCB模块板与板之间的无线、无缝连接,省了线材连接器的繁杂,也杜绝了接插件线材连接的不稳定性,导致出现的断联,信号丢失等。

pogopin弹簧探针

pogopin弹簧探针

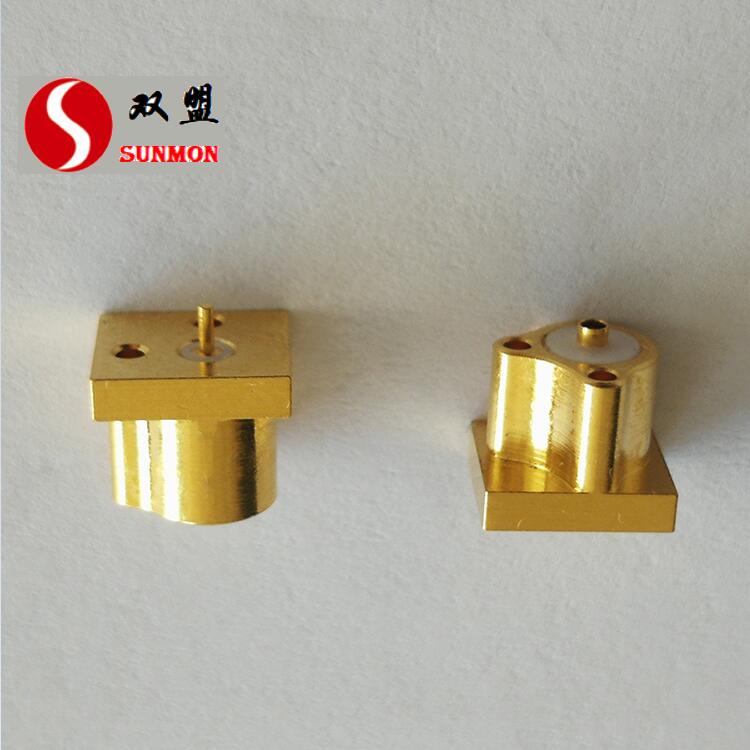

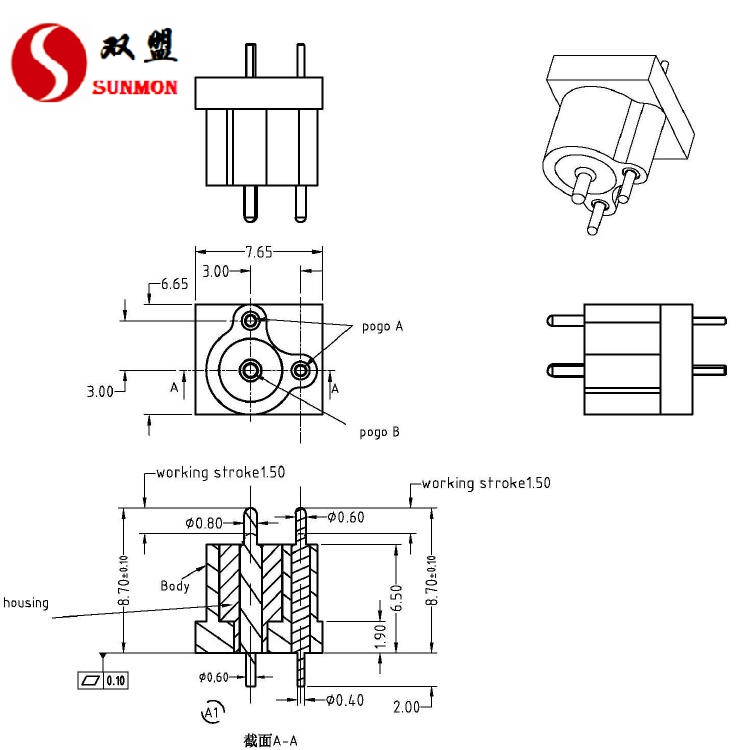

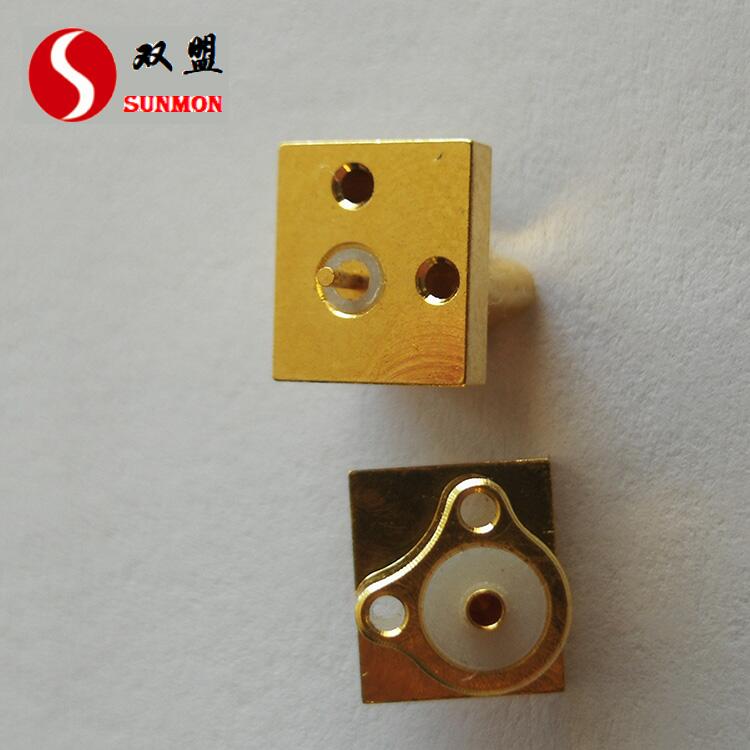

pogopin弹簧探针是由针头、针管、弹簧、及胶芯,四个基本部件通过高精密设备韧压之后形成的弹簧式连接器,pogopin针头的底部比较常见的有锥形和斜面结构。锥形为反钻孔,斜面为剖斜边结构,剖斜边结构可以确保pogopin连接器在工作时保持针头与针管内壁接触,让电流通过镀金的针头和针管管壁导流,从而保证弹簧不会因电流过载而烧坏,确保pogopin的稳定及低阻抗。10年源头生产厂家,8项结构实用新型专利,10年连接器行业经验,设计+生产一站式供应链 。工厂面积12000平米,无尘净化车间,3000K/月产能。免费提供产前风险评估,降低客户风险系数,镜面车削,发丝工艺,按压顺畅,不卡pin,无异响,工业耐腐蚀等级,适应各种恶劣环境,11道QC严检工序,杜绝不良品流出,交货准时,[双盟电子]从业10年准时交货每一单。

pogopin弹簧探针

pogopin弹簧探针

pogopin弹簧探针

pogopin弹簧探针

pogopin弹簧探针
