pogo pin连接器制造11道生产工艺流程介绍[东莞双盟]

文章出处:https://www.sunmontech.cn/ 作者:双盟电子 人气:548 发表时间:

     一个看似简单的pogo pin,整个生产制造流程却有11道工序之多,东莞双盟电子专注pogo pin连接器制造研发12年厂家,下面给大家详细解说了一款精细小巧的Pogopin连接器的具体生产流程。

pogo pin连接器制造.jpg

pogo pin连接器制造.jpg


   1)料件入库:仓库根据品保检验结果做良品及不良品区分存储。

   2)领料:根据生产指令数量领取良品料件,核对料件数量无误。

   3)车削:选取铜棒加入到走刀机的送料管中,并固定好。车出的零件需对照图纸量测尺寸,确认所做零件是否符合尺寸及公差要求,并通过显微镜观察是否外观要求。

pogo pin连接器制造

   4)针管整列:倒入适量的针管到整列框内,设置好机器参数,然后将整列框放入整列机并按下绿色启动按钮将整列框固定,机器震动使针管落入孔内。

   5)弹簧整列:倒入适量的弹簧到弹簧整列板内,然后抓稳弹簧板与整列框来回摇动,使弹簧落入孔内

   6)针头整列:倒入适量的针头到整列板内,然后抓稳针头板与整列框来回摇动,使针头落入孔内。

pogo pin连接器制造

   7)铆压:检查是否有缺弹簧或缺针轴,针头歪斜产品用镊了扶正,确认无误后将完成板按照方向轻放置在铆合机平台上,铆合机自动进行铆合,

   8)压缩全检:用压头对每个针压缩3-5次,检验是否有歪针、缩针、折针、压伤、电镀色差、镀层脱落等不良现象。

   9)胶芯、单针整列、转板:倒入适量的单针到整列板内,然后抓稳单针板与整列框来回摇动,使单针落入孔内。

pogo pin连接器制造

   10)出货检验:检查弹力、阻抗、压缩寿命、盐雾、荷重行程等合格方可出货。

pogo pin连接器制造.jpg

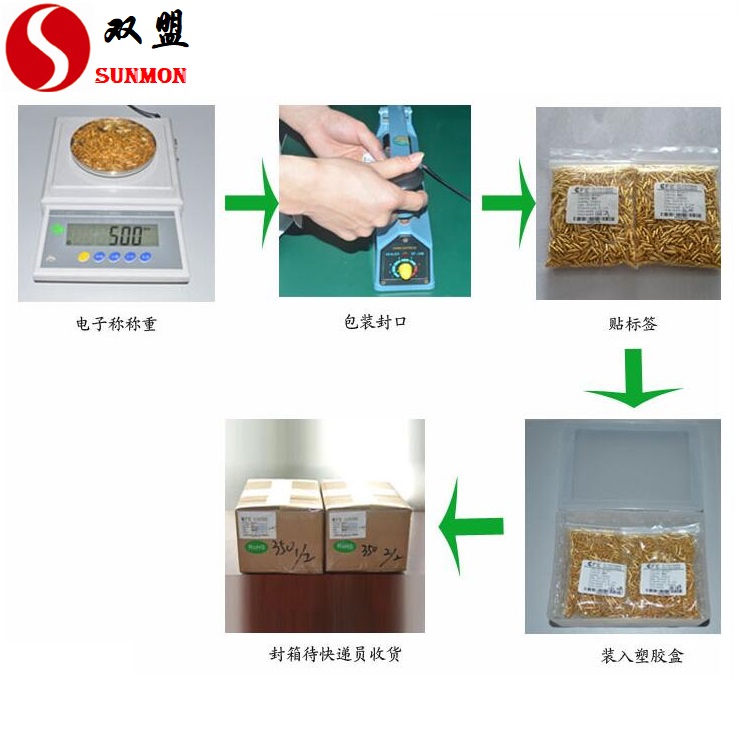

   11)包装:仓库确认包装数量,内外箱标签等。






pogo pin连接器制造



     东莞双盟电子12年专业源头pogopin生产工厂,专注连接器研发、设计、生产一站式供应链,如果您有Pogopin弹簧针需求,请点击联系我们网页右侧的在线客服,您全程贴心的采购顾问。


pogo pin连接器制造

pogo pin连接器制造

pogo pin连接器制造
