pogopin弹簧针实际应用中,造成弹簧失效的原因有哪些？+[双盟电子]

带pogopin弹簧针连接器的电子产品设备，在生产及使用过程中出现弹簧针失效是什么原因造成的呢？很多电子产品设备厂商可能都碰到个类似的问题，问题的表现不一，通常有以下这几种情况较为常见：

1.卡pin（弹簧针的针头被卡住了不回弹）

2.掉pin（弹簧针的针头掉出来了）

3.按压不顺畅，干涩、有异响

4.内部弹簧熔断、烧毁

那么究竟是什么原因造成pogopin弹簧针这些问题的出现呢？根据10余年的pogopin连接器行业经验来分析，针对以上几点逐一讲解：

1.造成卡pin的原因较多，一是弹簧针的针管被压坏了，导致卡死不回弹，这种问题有可能是pogopin生产厂家造成的，也有可能是电子产品设备厂商在制程中造成的，具体原因根据实际情况再确认。第二种有90%以上的机率是电子产品设备厂商在制程中造成的，就是焊接软排线或者PCB的时候助焊剂余量过多，通过高温加热漫延到了管口，冷却后造成针头与针管的卡死。

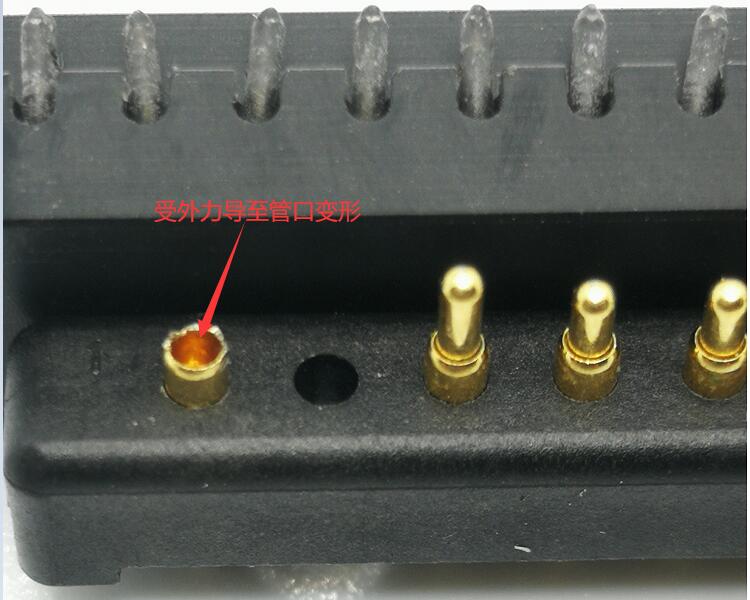

2.造成pogopin弹簧针掉pin的原因就比较简单了，要么是生产厂家混料没有检查出来，要么是运输途中磕碰造成的损坏；接下来就是电子产品设备厂商在制程中出现的损坏，弹簧针的针管溥而脆弱，如果受力方向不对或受力过大，会造成管口变形，从而导致针头掉落。这些问题通常都是偶发性的，只要查明原因，都比较好处理。

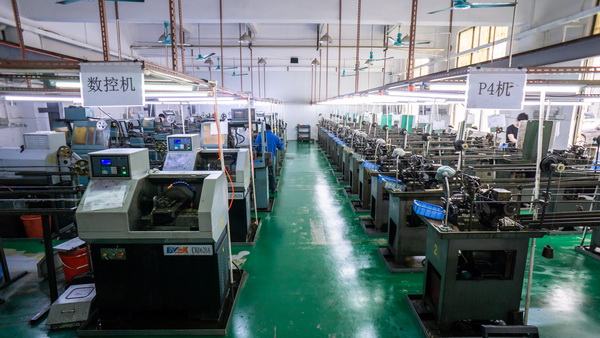

3.按压不顺畅、干涩、异响，受外力造成管口碰伤、变形等也会有出现这些问题，但这种是偶发性的，数量极少。如果这种问题是批次性的，数量极多，那么就有很大的可能性是生产厂家的原因了。{pogopin弹簧针}的针头和针管是通过精密的车削机台车削出来的（P4机和走心机），如果机器太差或机器老化精度不够，会在车出来的针头和针管的表面及管内表面形成一圈一圈类似螺纹状的车削痕。通过电镀后可能这些问题可能就”突然消失“了，但是通过按压摩擦这些问题就会突然出现，而且会是批次性的出现。

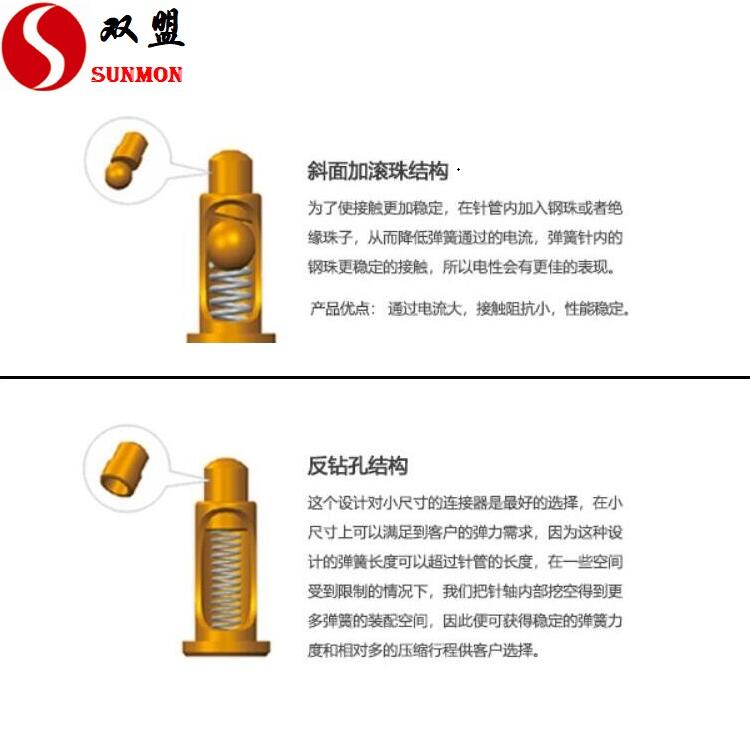

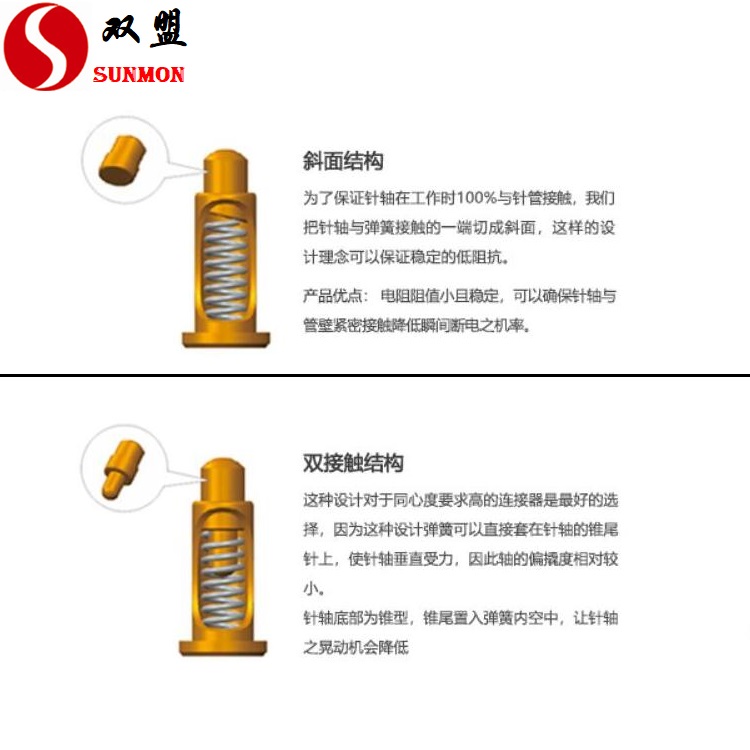

至于内部弹簧熔断、烧毁就涉及到了pogopin弹簧针内部结构及大电流的问题，先来讲一下pogopin结构的问题，pogopin比较常见的内部结构有：反钻孔、剖斜面、双接触、斜面加滚珠等。目前应用比较广泛的是反钻孔和剖斜面结构，反钻孔多应用在小电流（1A及以下），剖斜面多应用在大电流（2-30A）不等；工程师在设计的时候通常都会考虑到这一点，但有些结构由于空间或其它的原因没有做接地焊接，这样就有很大的可能由于接触瞬间的电流过大，造成弹簧针内部弹簧熔断或烧毁，从而导致弹簧针失效。解决这种问题通常有两种方案，一种是就是接地，防止瞬间电流过高导致的高温熔断，还有一种是过载保护，就是在实际电流要求的基础上留余量，比如实际应用需求是2A，那么在此基础上增加0.5-1A的余量，选择2.5-3A的pogopin应用就可以了。

pogopin弹簧针生产厂家，多项结构实用新型专利，10余年连接器行业经验，设计+生产一站式供应链 。工厂面积12000平米，无尘净化车间，3000K/月产能。免费提供产前风险评估，降低客户风险系数，3.0镜面车削，发丝工艺，按压顺畅、无干涩异响、不卡pin、不掉pin，产品适应各种恶劣环境，工业耐腐蚀等级，11道QC严检工序，每一处细节都是标准，交货准时，[东莞双盟]从业10年准时交货每一单。
