pogo pin在应用来传输电流时,每个Pin针过电流的大小,还有pogo pin额定电流和峰值电流是多少,这都是非常重要的性能参数,我们多PIN数的连接器都图纸上标识的都是单个Pin的电流,根据设备电流的大小要求pogo pin需要采用不同的结构设计。
不同结构设计的pogo pin额定电流大小:
一、剖斜面结构:
优点:有侧压,针头外表与针管内壁紧密配合,提高了接触稳定性! 阻值小, 单pin可过大电流>2A。
缺点:针轴斜面需要二次加工, 针轴下压顺滑度较反钻孔相对要差。
二、反钻孔结构:
优点:适合有空间局限设计,提高弹簧活动空间,解决超低高度产品难设计的问题。
缺点:阻抗相对偏高,单Pin电流<1A,过大易烧毁弹簧。

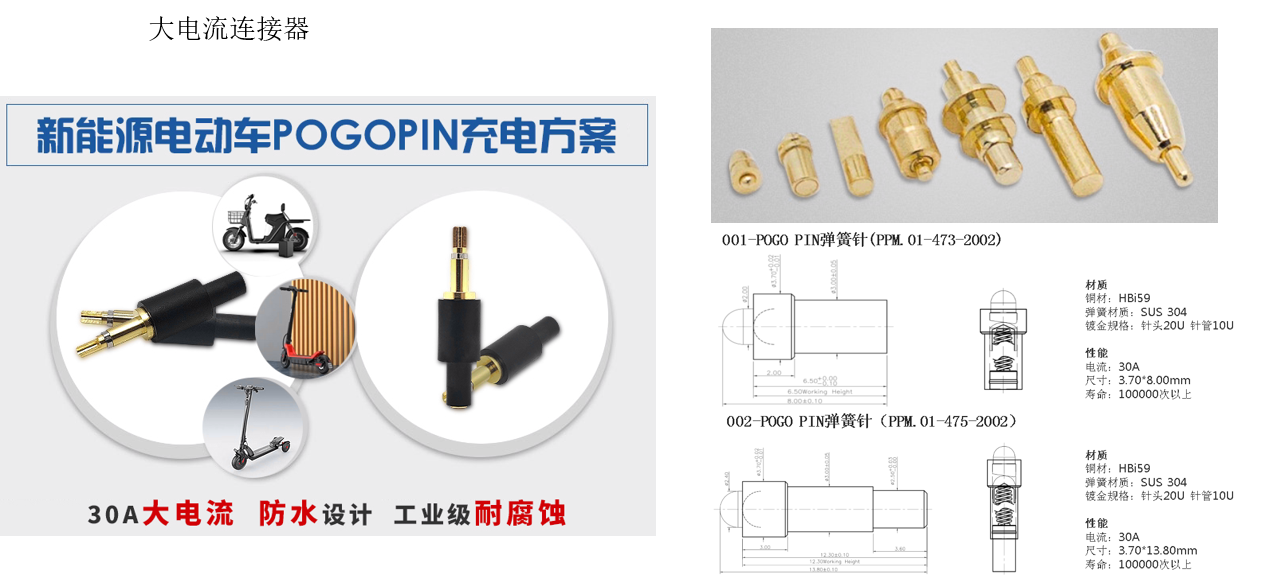

三、斜面加滚珠结构:
优点:可以过30A大电流,为了使接触更加稳定,在针官内加入钢珠或绝缘珠,从而降低弹簧通过的电流,弹簧针内的钢珠稳定的接触,所以电性会有更佳的表现,通过电流大、阻抗小、性能稳定可靠。
缺点:技术含量高工艺复杂,成本也比高。

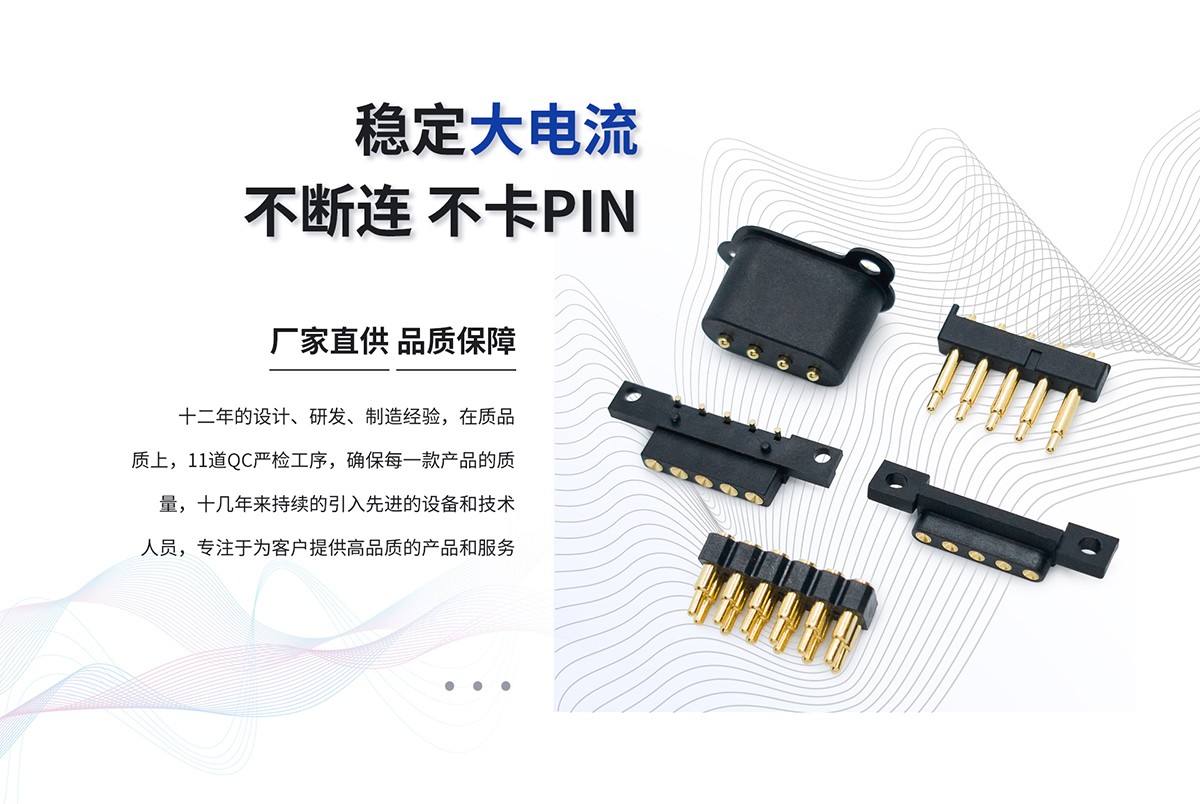

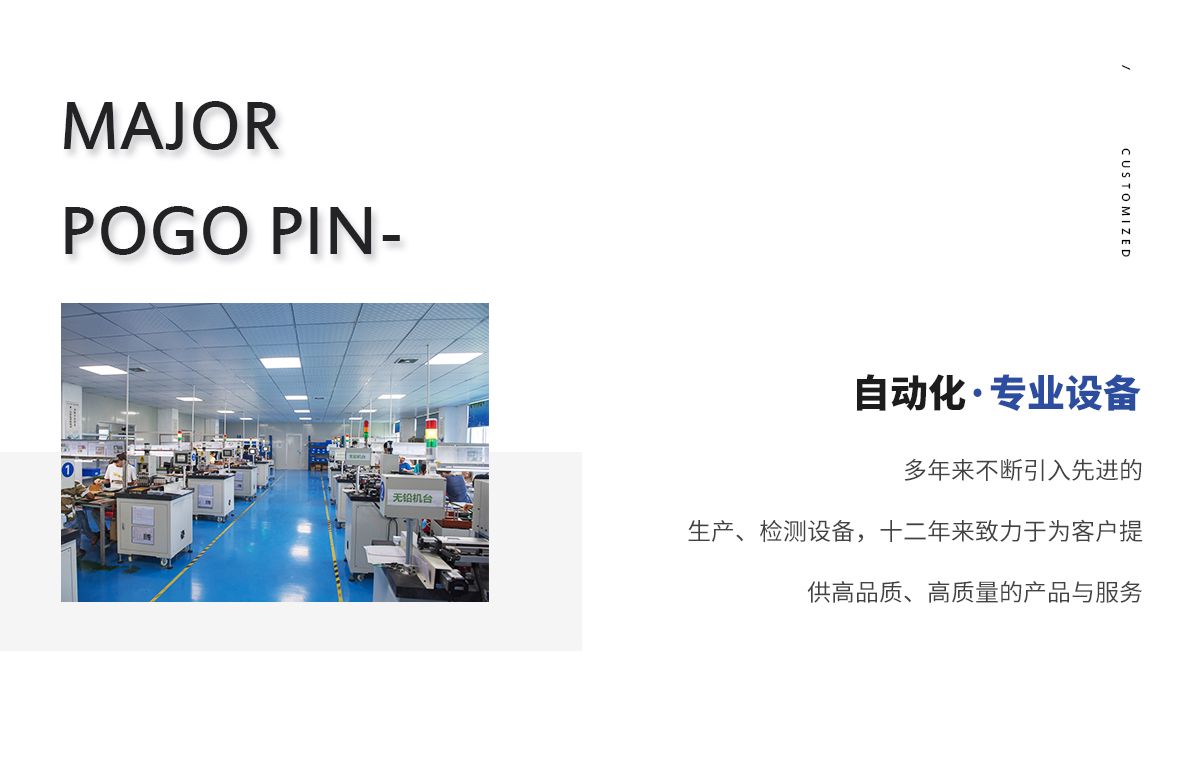

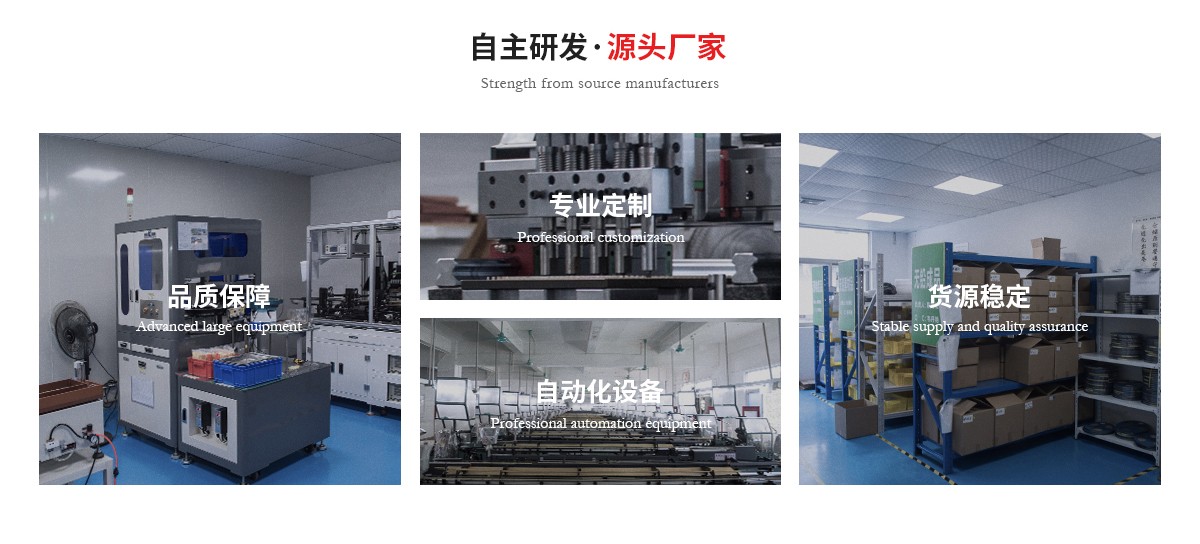

东莞市双盟电子有限公司拥有进口机械,0.01mm高精度,自主研发新型结构专利,1对1定制pogo pin大电流解决方案,全程协助产品设计、结构布局,不平衡点面接触设计,镜面车削工艺,支持大电流2A-30A,不烧弹簧,按压顺畅,不卡PIN。
