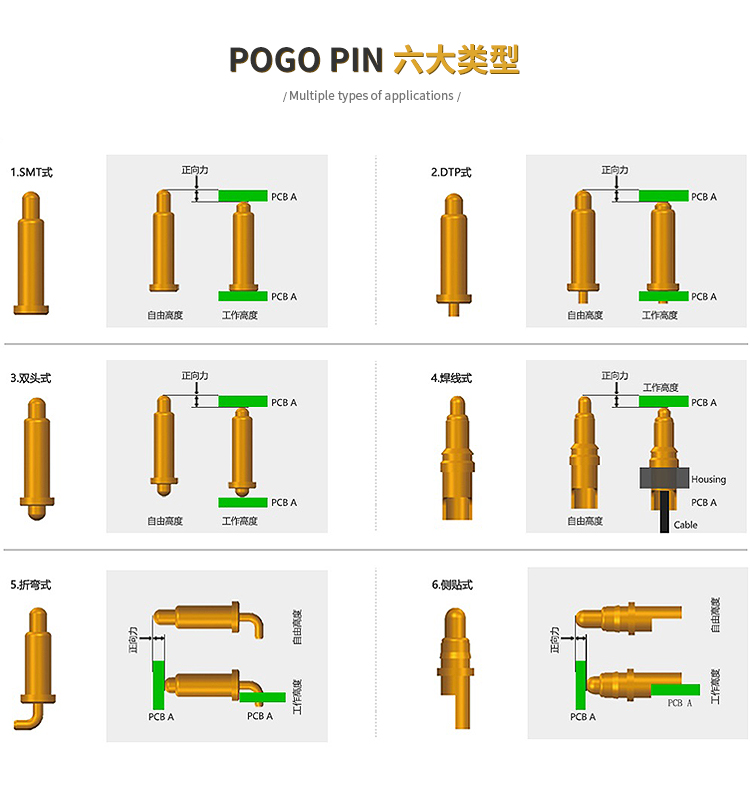

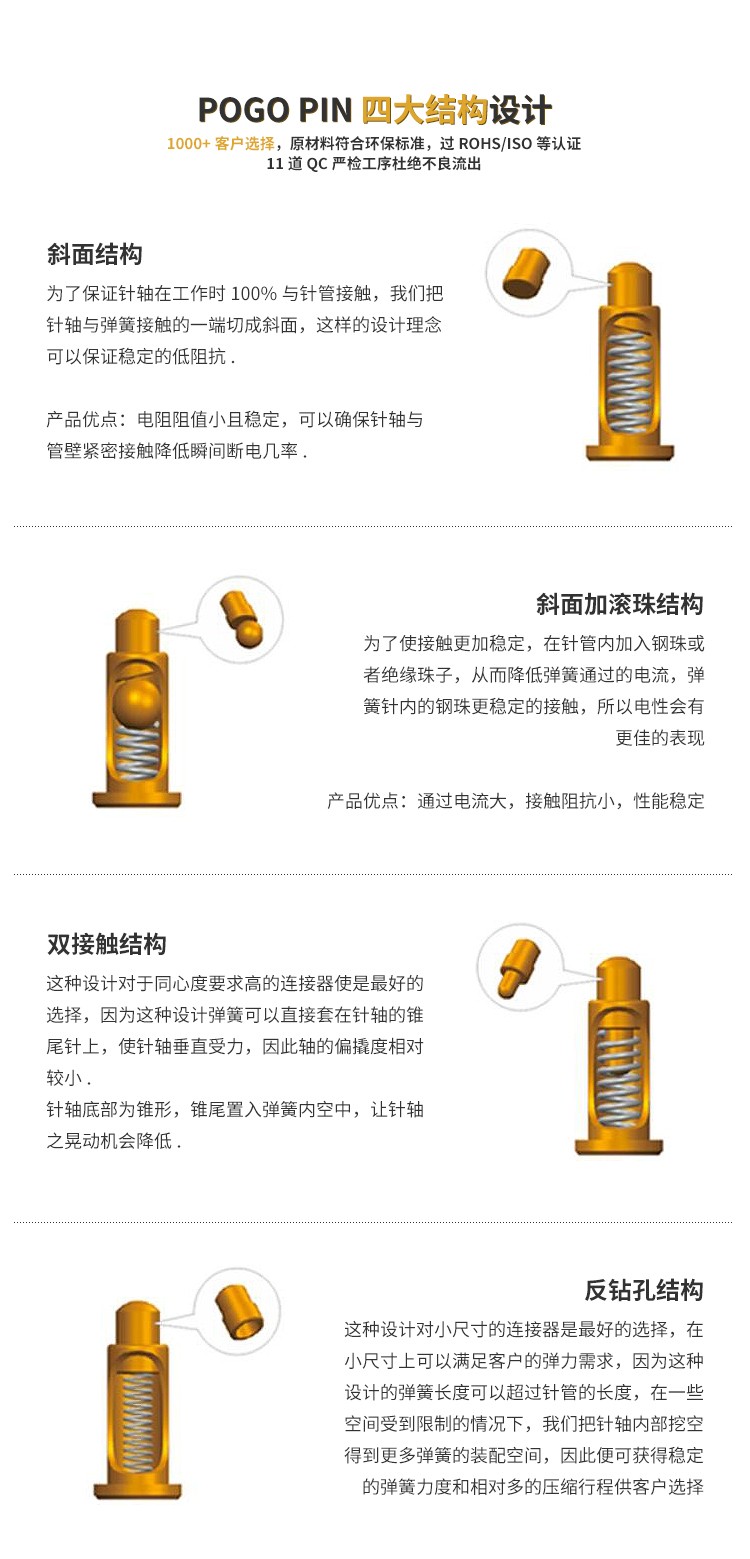

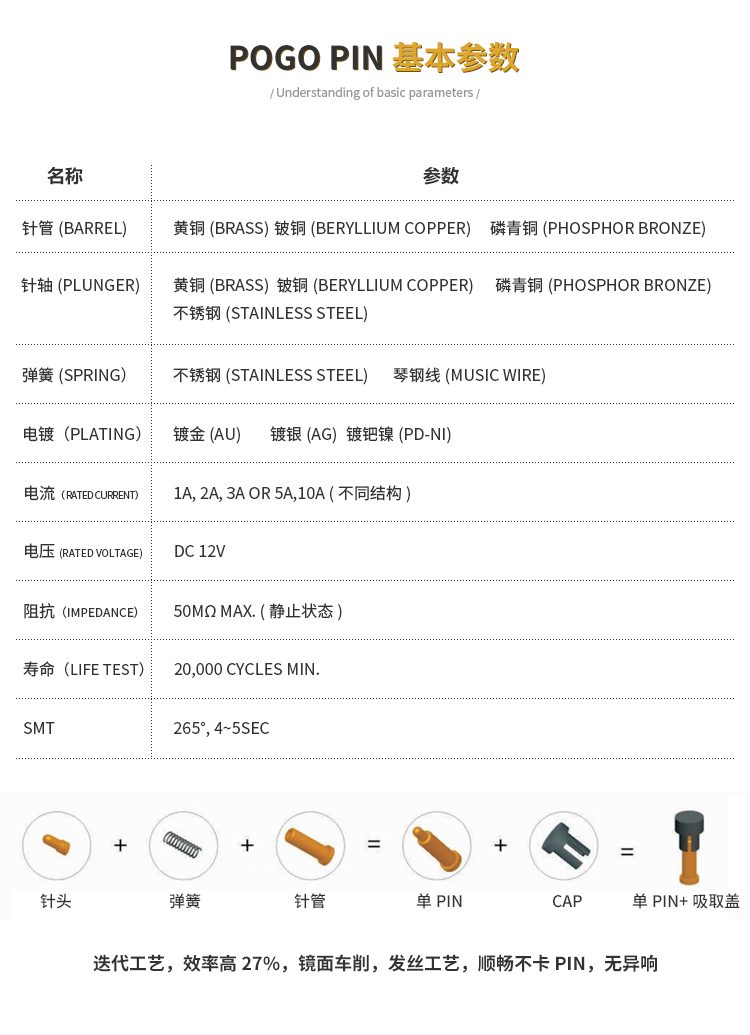

pogo pin弹簧针电流大小主要看总长度和直径大小来评估设计,pogo pin规格高度和工作高度与结构设计有关,不同结构设计针管长度和弹力占比也不同,pogo pin弹针现在常用的结构有三种,剖斜面和反钻孔结构,还有大电流结构。
剖斜边结构pogo pin规格高度设计:尺寸针管长度至少>2.50mm,工作下压行程与针管长度比<1/3,工作高度弹力>30gf,阻抗<50mΩ,优点有侧压,针头外表与针管内壁紧密配合,提高了接触稳定性! 阻值小, 单pin可过大电流>2A。

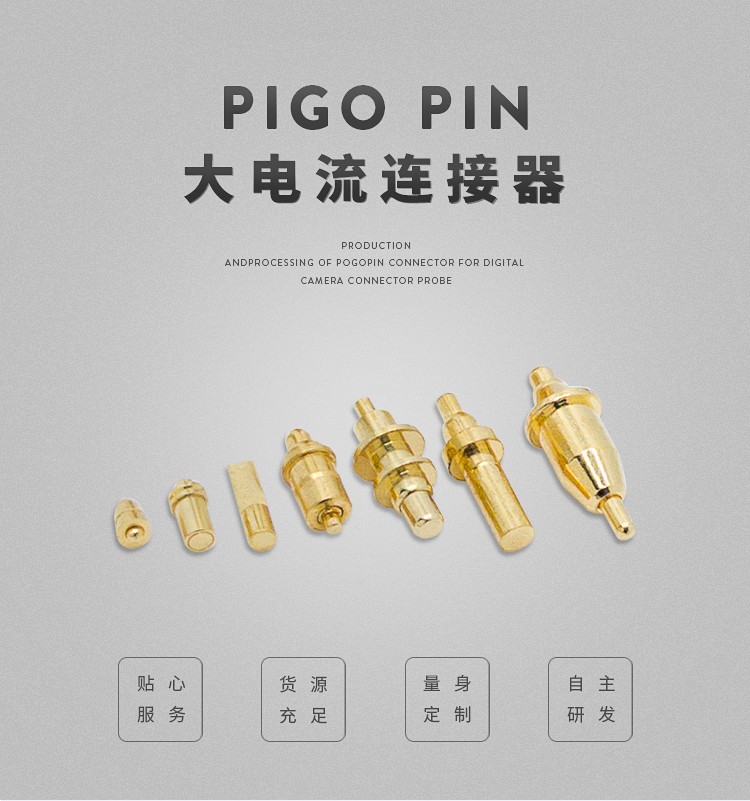

大电流斜面+滚珠pogo pin规格高度设计:阻抗<30mΩ,载流<10A,工作高度弹力>30gf,尺寸针管长度至少>3.50mm,工作下压行程与针管长度比<1/4,优点针管内加入滚珠或者绝缘珠子,从而降低弹簧通过的电流,弹簧针内的绝缘珠更稳定的接触,通过电流大,接触阻抗小,性能稳定。
反穿孔pogo pin规格高度设计:工作高度弹力>60gf,阻抗<100mΩ,载流<1A,单pin全长≥1.8mm, 工作高度≥1.5mm,适合有空间局限设计,提高弹簧活动空间,解决超低高度产品难设计的问题。

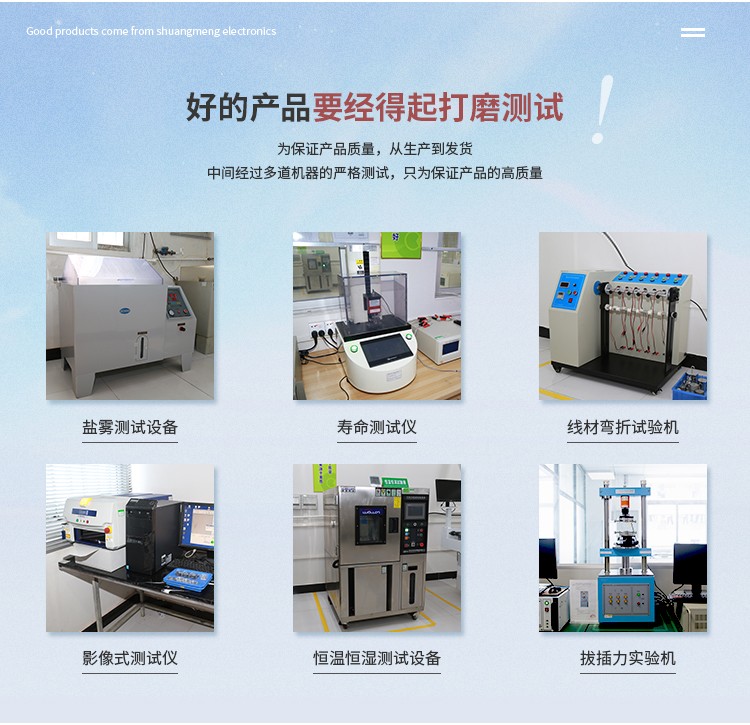

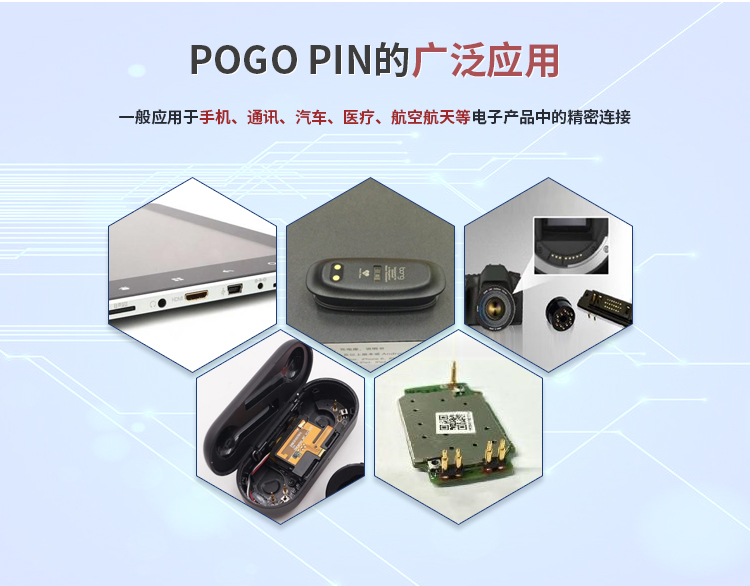

双盟电子(SUNMON)12年一件事研发生产好每一个pogo pin连接器,专注,专业,专心,pogo pin规格高度按合理技术参数设定,镜面车削,发丝工艺,不卡pin,按压顺畅无异响,工业耐腐蚀,防水防尘,标品免费送样,支持复杂结构定制,全程协助产品设计、结构布局,免费打样,1V1定制,响应速度快,可实现大批量生产。
