剖斜面和反钻孔结构pogo pin优缺点[东莞双盟]

文章出处:https://www.sunmontech.cn 作者:双盟电子 人气:176 发表时间:

      不同结构设计的pogopin优缺点也不一样,工程师在设计结构时是根据客人设备的实际应用场景和机构性能要求而定,出方案前工程师会先对产品进行风险评估,并全程协助产品设计、结构布局,实力团队量身定制,免费设计打样。


pogo pin优缺点.jpg

pogo pin优缺点.jpg

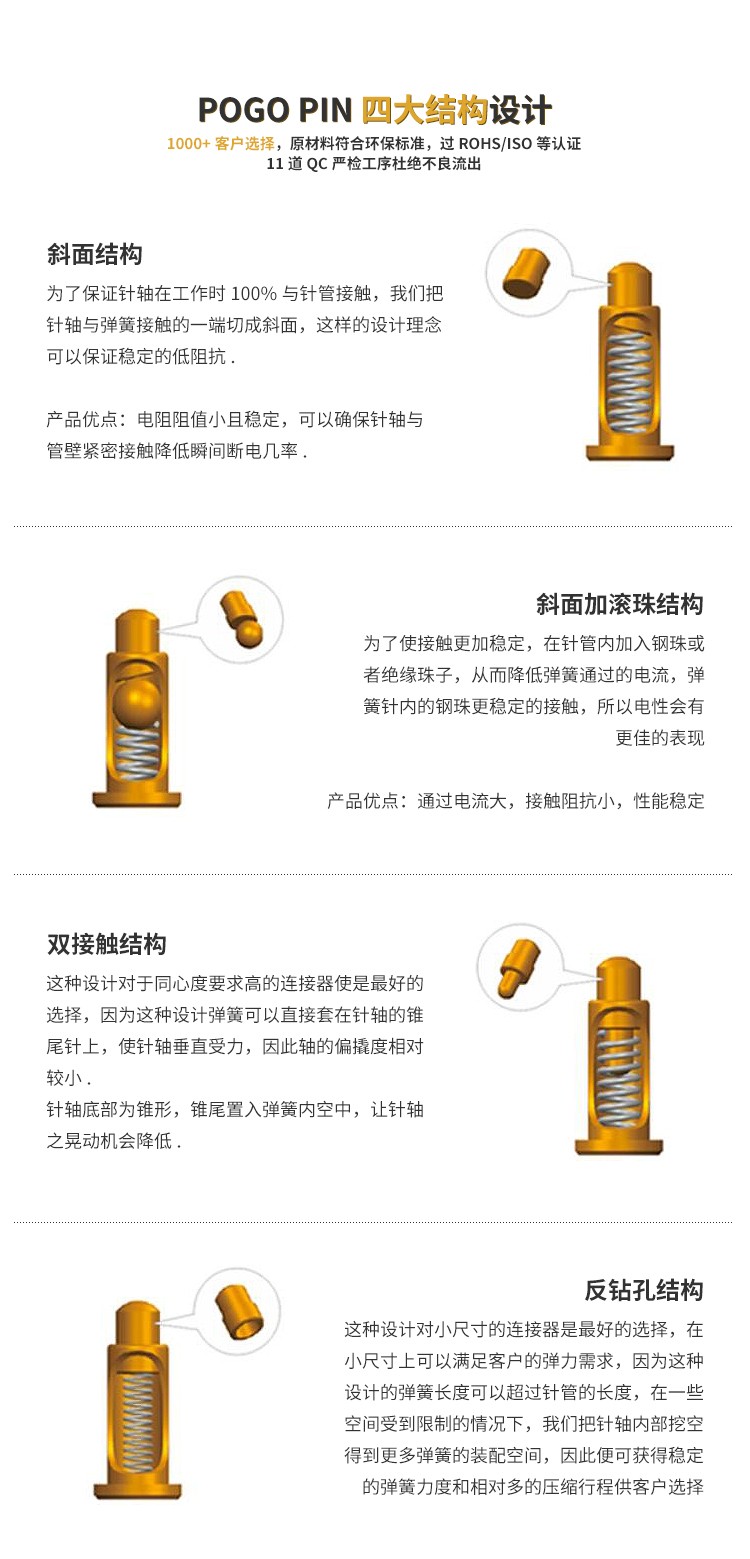

剖斜面和反钻孔结构pogo pin优缺点详解:

1)剖斜面结构:

优点:有侧压,针头外表与针管内壁紧密配合,提高了接触稳定性! 阻值小, 单pin可过大电流>2A。

缺点:针轴斜面需要二次加工, 针轴下压顺滑度较反钻孔相对要差。

2)反钻孔结构:

优点:适合有空间局限设计,提高弹簧活动空间,解决超低高度产品难设计的问题。

缺点:阻抗相对偏高,单Pin电流<1A,过大易烧毁弹簧。

pogo pin优缺点.jpg



pogo pin优缺点.jpg


     东莞双盟电子对pogopin连接器结构设计,只要有电流要求的一般是采用剖斜面结构,对于没有电流要求只传输信号采用反钻孔结构设计,对于有大电流要求的则采用斜面加滚珠结构设计,对pogo pin优缺点扬长避短结合各项性能指标充分利用结构优势。


pogo pin优缺点.jpg

pogo pin优缺点.jpg

pogo pin优缺点.jpg

pogo pin优缺点.jpg
