连接器界的新宠,pogopin弹簧针磁吸连接器的优势及应用+双盟电子

文章出处:https://www.sunmontech.cn 作者:双盟电子 人气:517 发表时间:

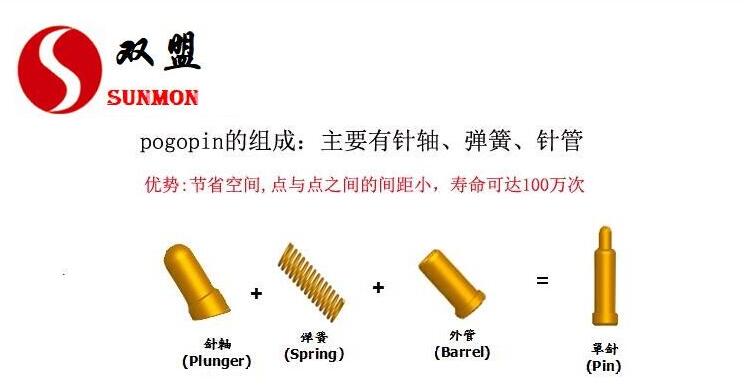

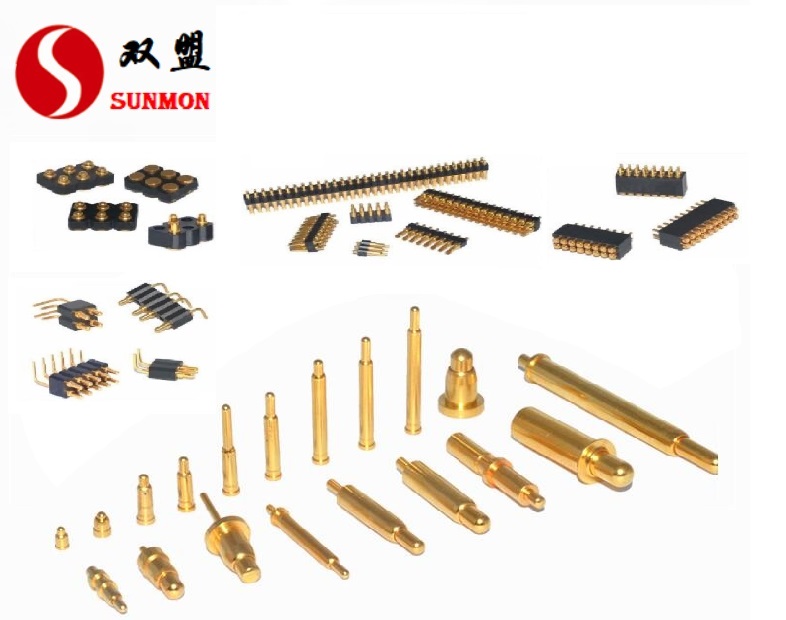

pogopin也叫顶针、探针、弹簧针,是由针头、弹簧、针管及塑胶主体通过精密器械铆压而成,因此也叫pogopin弹簧针连接器。是近几年应用比较广泛的一种新型连接器,其精密小巧、外形多变,从而被广泛应用于各种电子产品设备上。尤其是近几年随着科技的飞速发展,电子产品的更新迭代也随之加速,各种电子产品设备层出不穷。各种电子产品设备已经从最初单体主功能性慢慢演变成多功能,从外观到使用的便捷性再到整体的功能性。电子产品设备从傻大粗到精细巧pogopin连接器发挥了至关重要的作用,而磁吸连接器则为电子产品设备提供了更加便捷的使用方式,如TWS蓝牙耳机的充电仓,儿童电话手表的充电线都采用了磁吸充电的结构,再也不用为充电接口插反、插不进去而烦恼。采用磁铁同性相斥、异性相吸的原理来进行结构定位防呆,避免损坏,短路等。

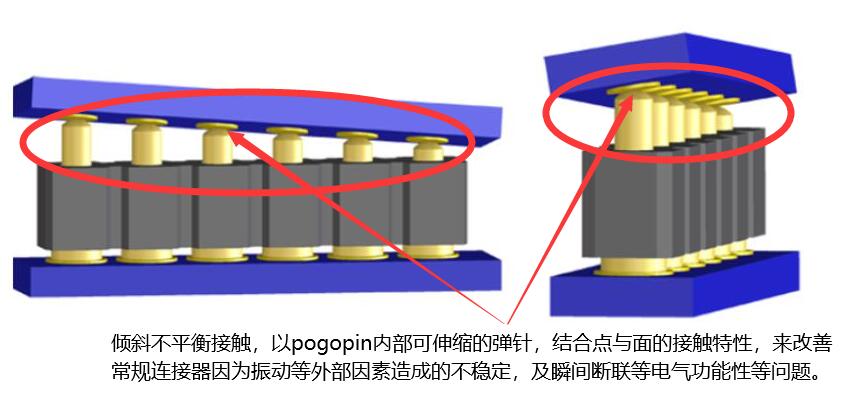

pogopin弹簧针的倾斜不平衡接触,是以内部可伸缩的弹针,结合点与面的接触特性,来改善常规连接器因为振动等外部因素造成的不稳定,及瞬间断联等电气问题。因此被广泛应用于各行各业,小到TWS蓝牙耳机、电子yan、智能手持设备等,大到笔记本电脑、平板电脑、车载导航、医疗器械、军工军事、航空航天等等。这需要采用多种不同的结构来解决不同的电子产品对各种参数的需求,不同的电子产品对电流、弹力大小、镀金厚度等的需求是不同的,这样在确保满足产品需求的同时控制成本的合理性。

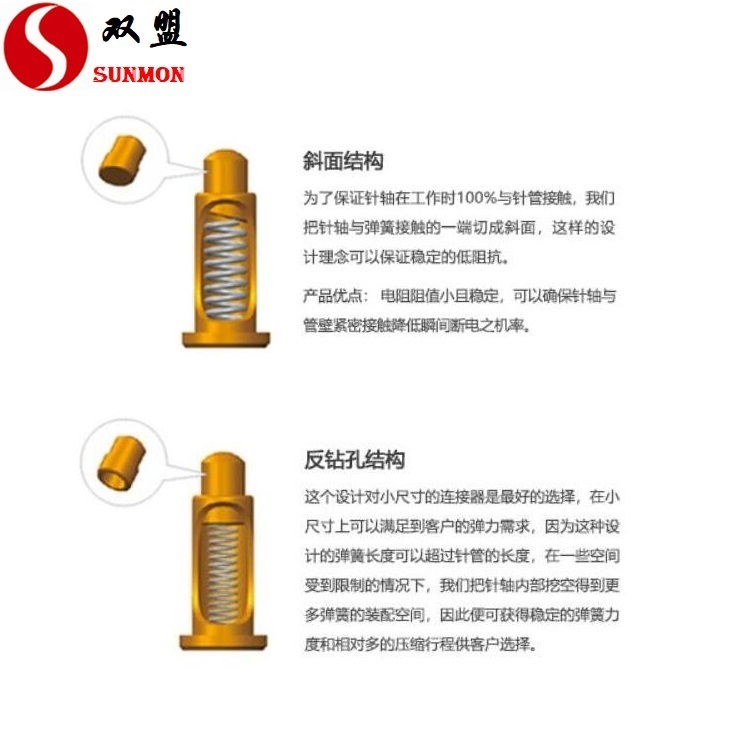

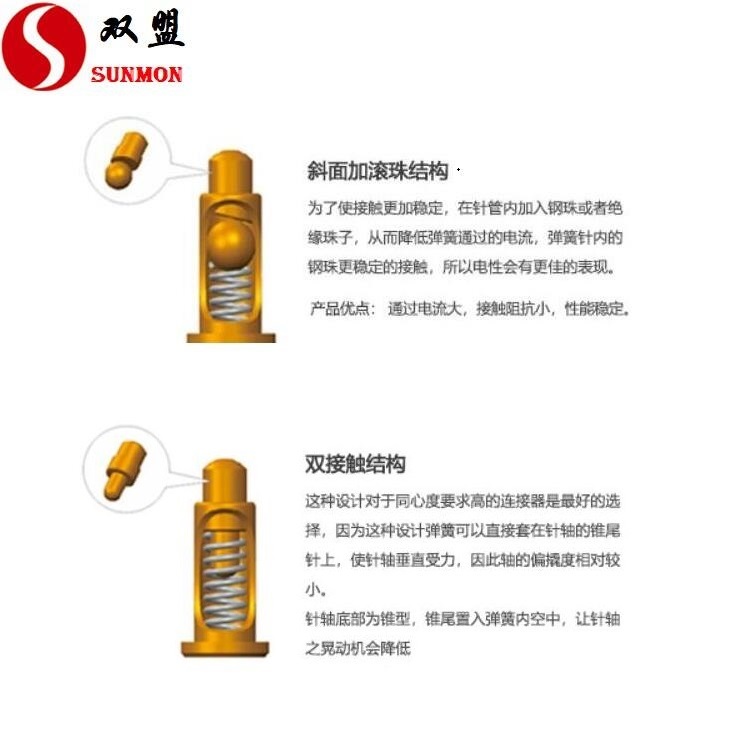

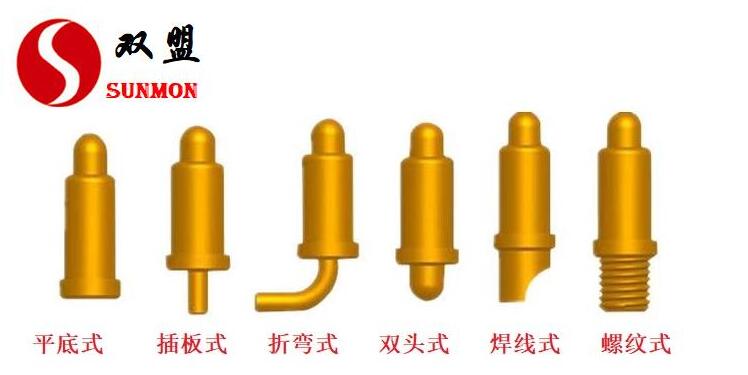

pogopin弹簧针的结构分内外两部份,外形结构主要为了适用电子产品的各种结构装配应用需求,比较常见的有:贴板式(SMT)、插板式(DIP)、折弯式、双头式、焊线式、螺纹式等;而内部结构则主要解决电子产品对种参数的应用需要,比较常见的有:反钻孔结构、剖斜边结构、斜面加滚珠、双接触等。反钻孔多应用在一些对电流要求较小的产品设备上,通常在1A-1.5A左右,电流主要通过内部弹簧导通,因此要保证设备在正常工作的状态下内部弹簧的电流过载问题;剖斜边结构多应用在一些对电流有要求的设备上,常用的多在2-10A左右,这种结构针头内部与弹簧接触的位置切成斜面,工作状态利用内部弹簧让针头与针管管壁持续接触,从而达到分流大电流的目的,以保证内部弹簧的正常工作状态;而斜面+滚珠结构则是为了适用对电流有更高需求的一些电子产品设备上,这种结构在针头与弹簧之间加了一颗绝缘珠,让所有的电流都经过针头与针管直接导通,确保内部弹簧的可靠性;而双接触则是为了便于上、中、下三个部件的连接的种特殊结构,有点类似板对板(B TO B)但比板对板更方便适用,可靠性也更胜一筹。

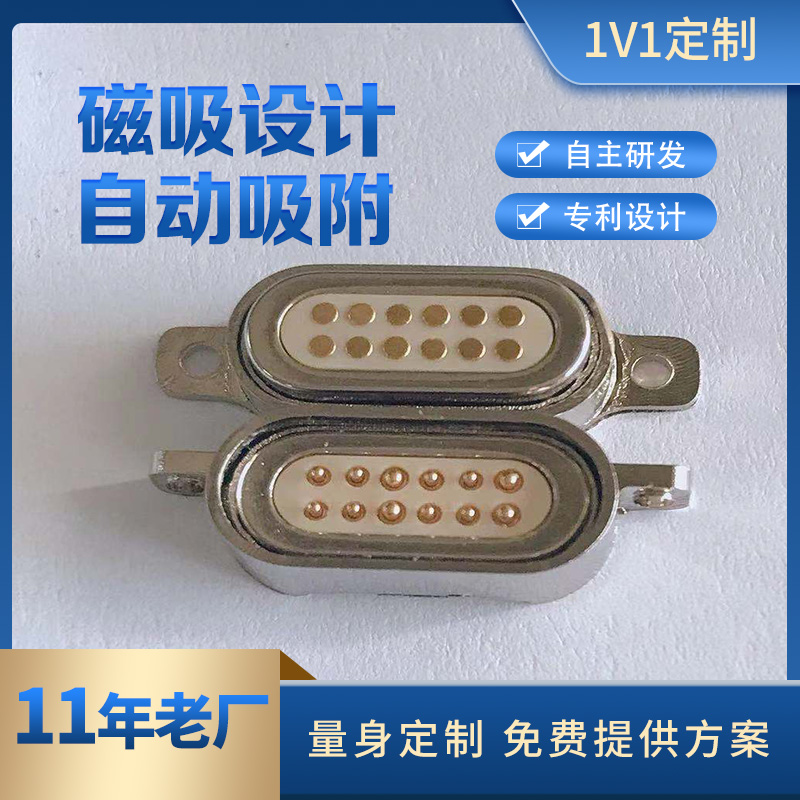

在应用上pogopin弹簧针可以根据电子产品设备的需求来定制各种参数规格,不管是外形结构还是内部结构都可以按需定制,从单针到多针,单排到双排甚至多排,直插式,折弯式等等,而通过与塑胶及磁铁的结合而成的pogopin磁吸式连接器,更是大大简化了充电及数据传输的应用,通过磁吸定位,自动吸附,再也不用担心充电接口插反插坏了。

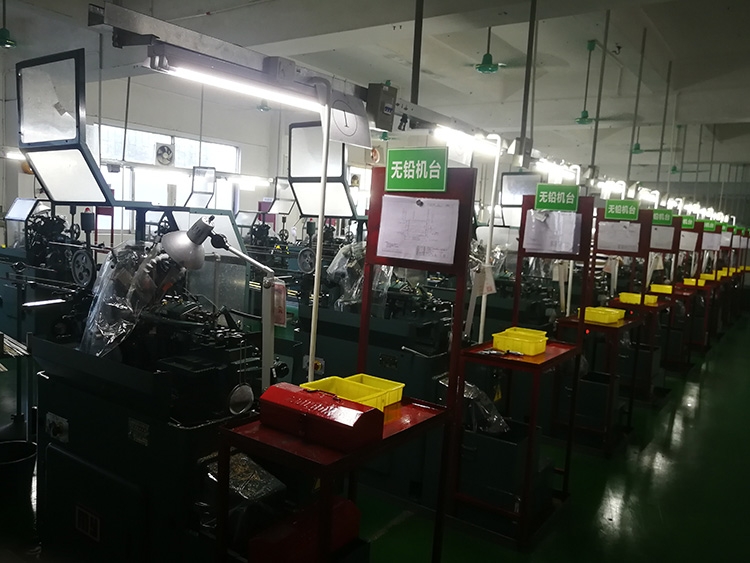

11年pogopin弹簧针连接器生产厂家,多项结构实用新型专利,10余年连接器行业经验,设计+生产供应链一站式服务 。工厂面积12000平米,无尘净化车间,3000K/月产能。免费提供产前风险评估,降低客户风险系数,镜面车削,发丝工艺,按压顺畅,不卡pin,无异响,工业耐腐蚀等级,适应各种恶劣环境,8项结构实用新型专利,11道QC严检工序,每一处细节都是标准,交货准时,从业10年准时交货每一单。
