pogo pin组装方式胶芯与单针的生产工艺[双盟电子]

文章出处:https://www.sunmontech.cn 作者:双盟电子 人气:566 发表时间:

     组装pogopin可分为两个部分,pogo pin组装方式一个是PIN针的组装,先把针头针管弹簧等零部件车削加工好再加以表面电镀,然后通过铆压设备进行铆压组装,PIN针完成后下一个就是是塑胶的组装。


pogo pin组装方式.jpg

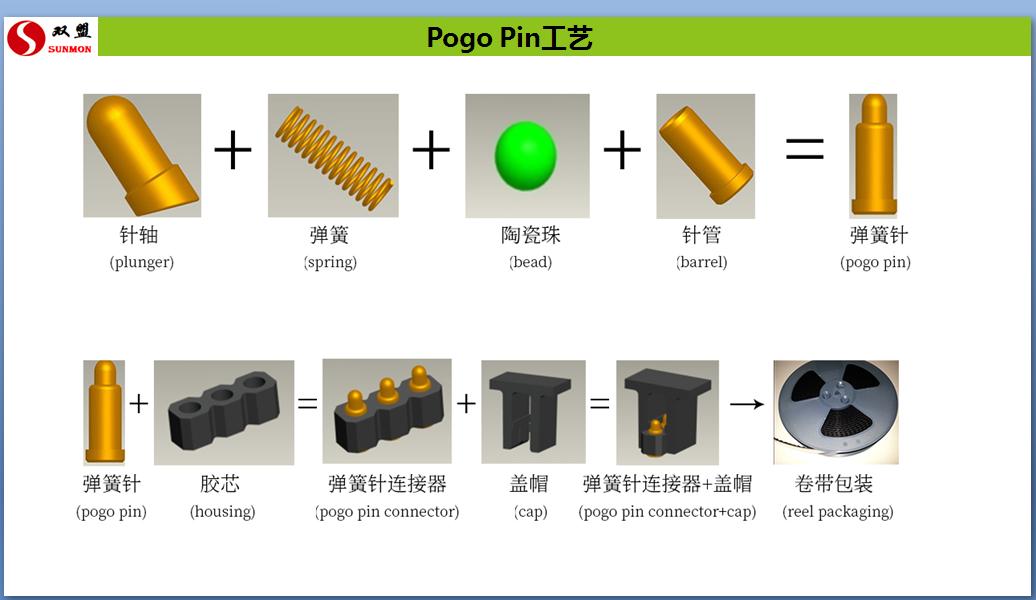

   下面详细解析pogo pin组装方式PIN针和塑胶的组装:

     弹簧PIN针也可以作为一个单独的pogopin顶针连接器,先将针管用仪器整列和转板,下一步是弹簧整列转板,然后就是针头的整列转板,再来就是铆压机将三个零部份固定压合成成品。



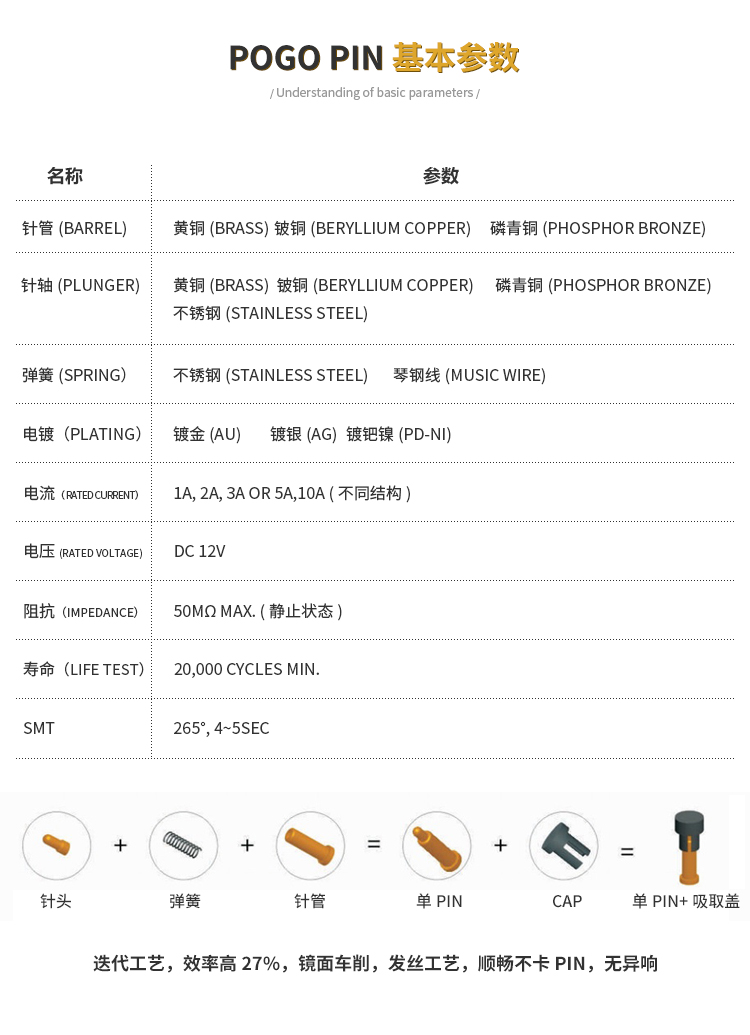

pogo pin组装方式.jpg

     胶芯和单针整列转板,合板压合步骤,倒入适量的单针到整列板内,然后抓稳单针板与整列框来回摇动,使单针落入孔内,将完成板盖在已整列好的单针板上,四边对齐后翻转用电木条轻轻敲打单针板背面,使单针落入完成板中,倒入适量的胶芯到整列板内,然后抓稳胶芯板与整列框来回摇动,使胶芯落入孔内,将整列好单针的完成板放于工台面,将胶芯完成板垂直,然后将整列好的胶芯完成板对齐单针完成板底边,再慢慢垂直并合上,将合好的产品放在机台上压合成多PIN式连接器。

pogo pin组装方式.jpg


      了解更多连接器的工艺流程和pogo pin组装方式,可到双盟网站查看实际生产工艺流程图片,也欢迎广大客户来双盟电子工厂实地考察。

pogo pin组装方式.jpg

pogo pin组装方式.jpg

pogo pin组装方式.jpg

pogo pin组装方式.jpg
