连接器pin针电流大小决定技术结构设定[双盟电子]

     一款高品质的弹簧针pogo pin连接器，需要保证应用在设备中性能稳定可靠，电气性能指标和测试标准是一款合格连接器pogo pin的基本保障，生产过程中需要经过接触阻抗测试、绝缘阻抗测试、耐电压测试、额定电流测试等严格检测，连接器pin针电流大小决定了pogo pin用哪种结构设计。

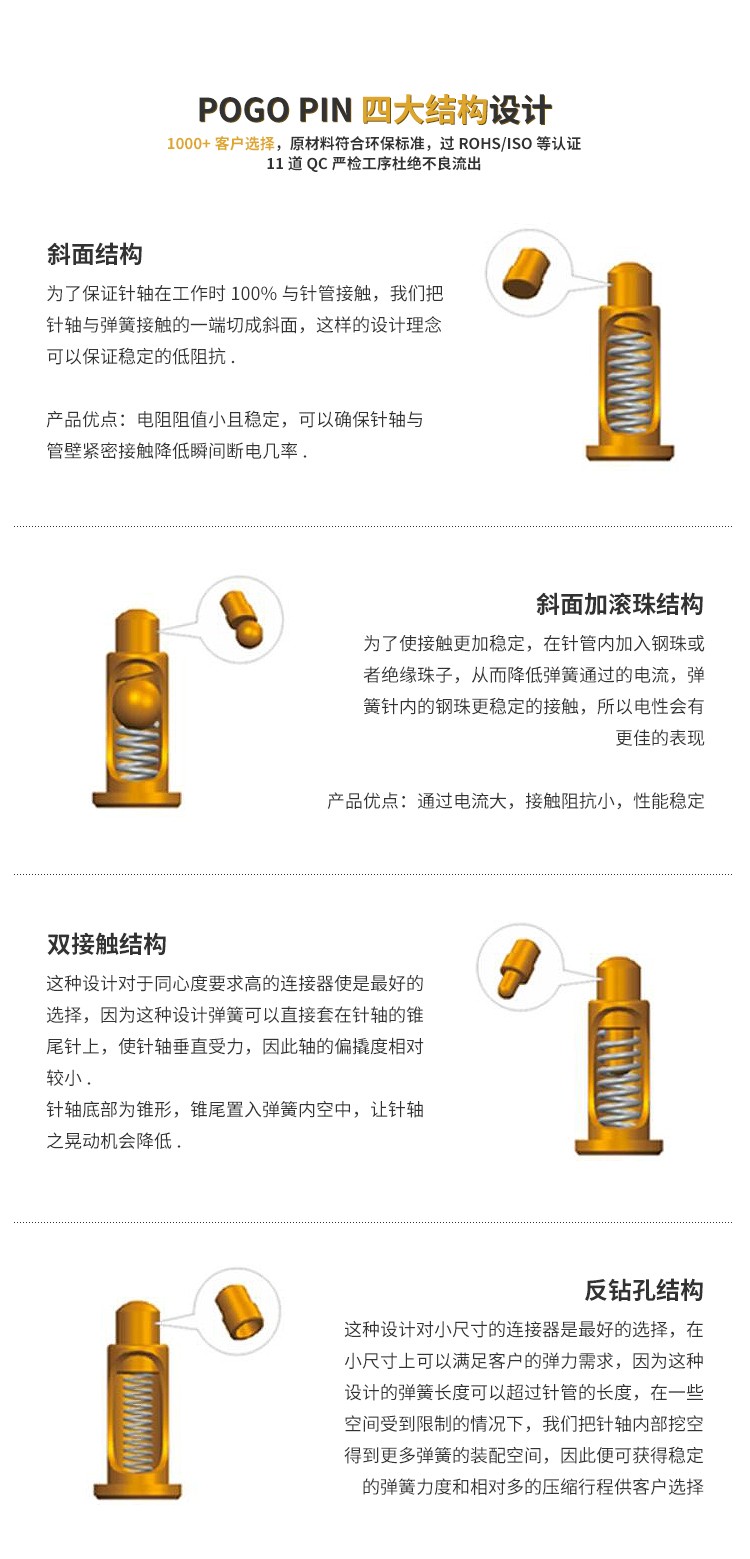

三种常用结构连接器pin针电流大小技术设定范围参考：

    反钻孔结构：针轴中空可以增加弹簧工作空间，缩短产品工作高度，产品不会有卡针现象，阻抗相对偏高<100mΩ，单Pin只能过1A以下的电流,过大易烧毁弹簧，主要应用于信号传输。

    部斜面结构：针头做成部斜面，有侧压,针头外表与针管内壁紧密配合,提高了接触稳定性! 阻值小, 单pin可过大电流>2A，阻抗<50mΩ，主要应用于充电, 信号传输。

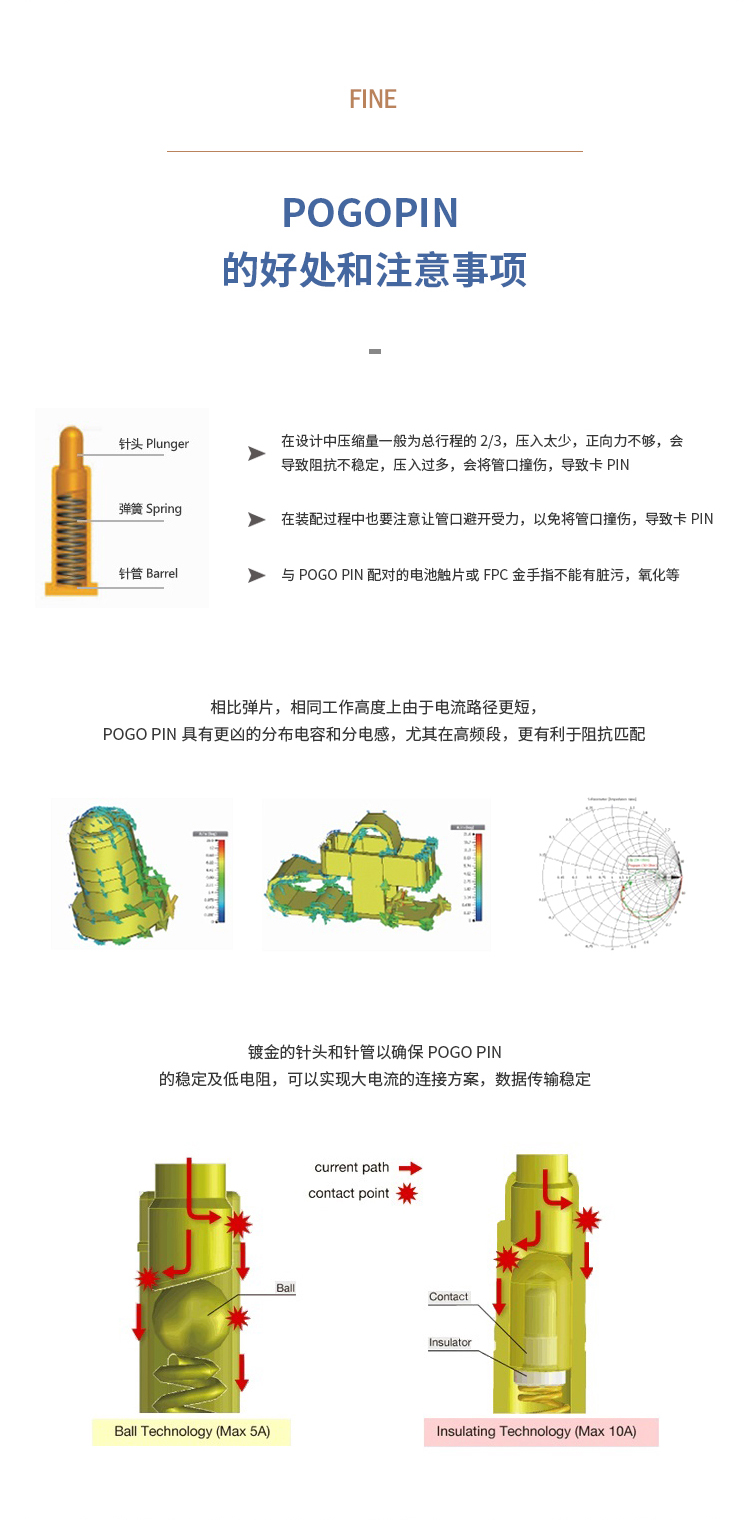

    大电流斜面+滚珠结构设计：为了使接触更加稳定，在针管内加入滚珠或者绝缘珠子，从而降低弹簧通过的电流，弹簧针内的绝缘珠更稳定的接触，电性会有更佳的表现，单Pin电流可过3A-10A,阻抗<30mΩ，通过电流大接触阻抗小，性能稳定，主要用于大电流充电。

       在定制选型pogo pin弹簧针时电流/电压要求是非常重要的性能参数，连接器pin针电流大小关系到整机设备在充电时是否稳定可靠性，不能出现电流过大烧毁弹簧和瞬间断电问题，东莞双盟电子每款产品都会帮客户做产前风险评估，规避风险，镜面车削，发丝工艺，不卡pin,无异响，按压顺畅，功能性传输稳定可靠，支持2-10A大电流，不烧弹簧，不掉电,不掉PIN。
