pogopin连接器厂家

pogopin也叫:弹簧顶针、弹簧探针、弹簧针pogopin连接器等,多应用在消费类电子产品设备上,比较常见的如手机、平板电脑、数码相机、智能电话手表、通讯设备、医疗设备、航空航天、军工军事等等,因其小巧精密而又兼容多数连接器的实用功能,从而被众多设备厂商所青睐。

0769-8544-9580
相关产品
产品详情

pogopin也叫:弹簧顶针、弹簧探针、弹簧针pogopin连接器等,多应用在消费类电子产品设备上,比较常见的如手机、平板电脑、数码相机、智能电话手表、通讯设备、医疗设备、航空航天、军工军事等等,因其小巧精密而又兼容多数连接器的实用功能,从而被众多设备厂商所青睐。

pogopin连接器厂家

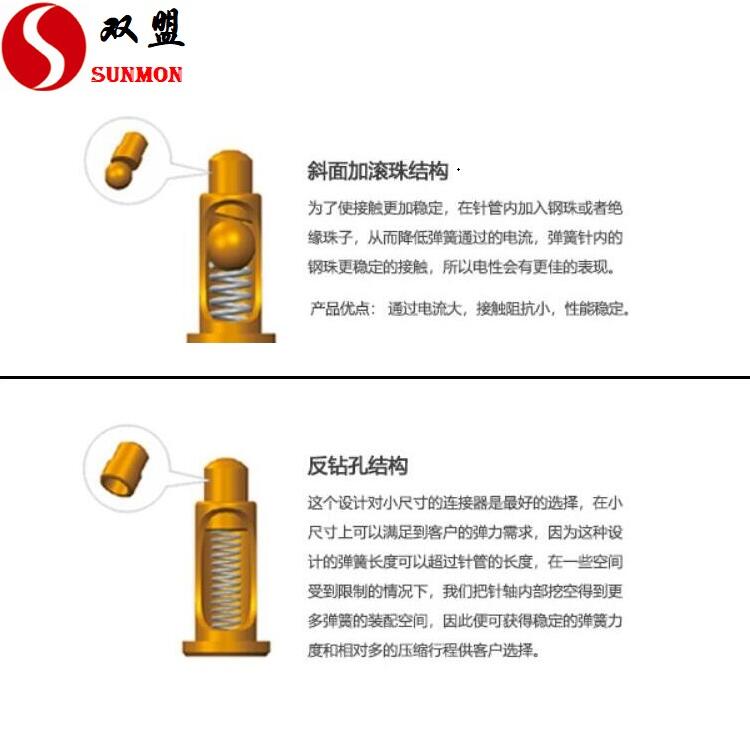

常用的pogopin结构有反钻孔结构、剖斜边结构、双接触结构、斜面+滚珠结构、超大电流结构等。反钻孔结构一般用在1A以下对电流要求不高的产品设备上,1.5A以上电流熊掌推荐选用剖斜边结构,这种结构正常可以支持3-5A的大电流,可以根据产品设计需求来选用合适的结构。这样即满足需求,又能根据产品的结构要求 做到合理利用。{Pogopin连接器厂家}四大结构设计:

pogopin连接器厂家

pogopin连接器厂家

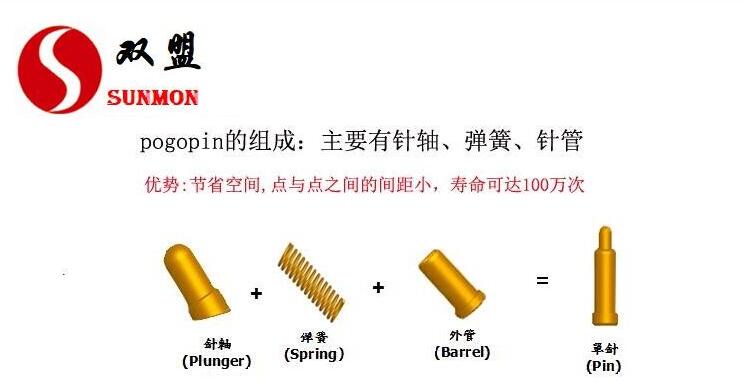

pogopin连接器是由针头、针管、弹簧、及胶芯,四个基本部件通过高精密设备韧压之后形成的弹簧式连接器,pogopin针头的底部比较常见的有锥形和斜面结构。锥形为反钻孔,斜面为剖斜边结构,剖斜边结构可以确保pogopin在工作时保持针头与针管内壁接触,让电流通过镀金的针头和针管管壁导流,从而保证弹簧不会因电流过载而烧坏,确保pogopin的稳定及低阻抗。

pogopin连接器厂家

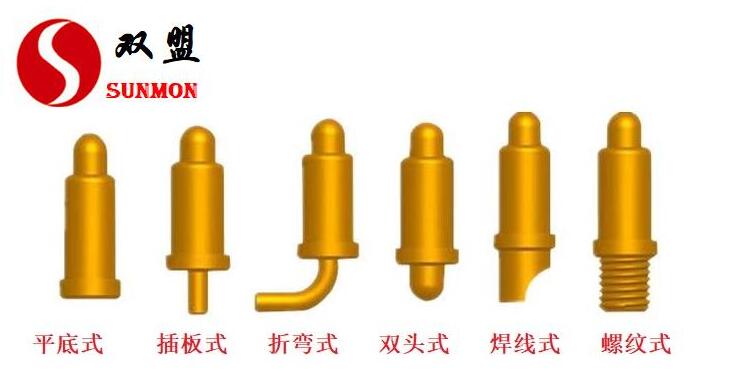

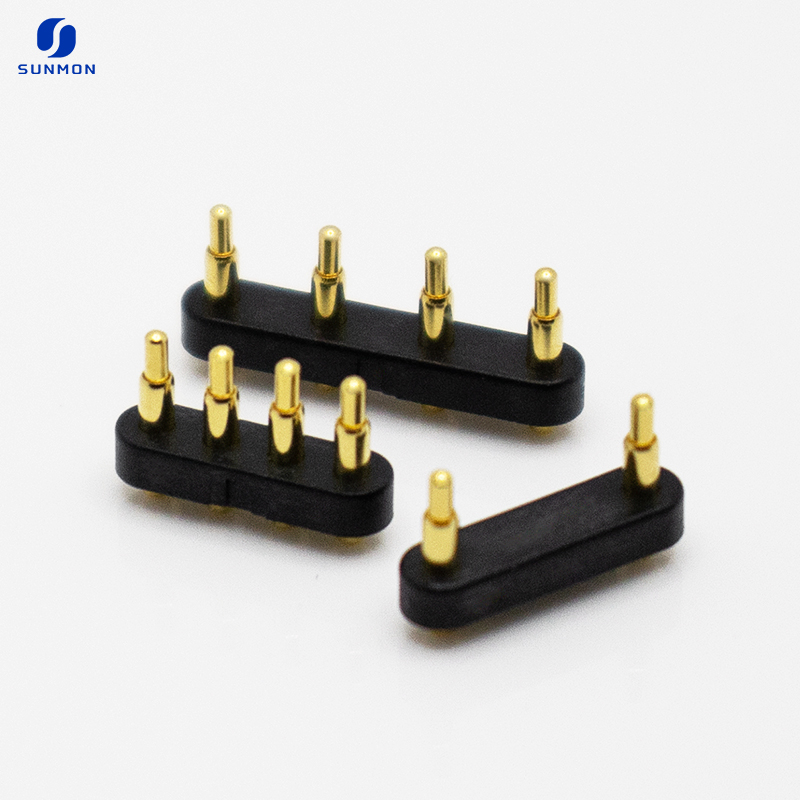

pogopin的外形结构大致可分为:

  1. 平底式:稳定性好,针管底部为平底设计,易于与PCB板焊接,

  2. 插板式:针管尾部带定位针,可过板进行焊接,定位且牢固性佳,对焊接牢固性要求较高的产品可选用。

  3. 折弯式:尾部折弯,紧凑型设备在空间利用上给予设计人员更多的选择。

  4. 双头式:双头弹针式结构,在板对板双向连接时给予开发人员更多的空间选择。

  5. 焊线式:适用于线材端,易于焊接,给予设计者更多的的跳线选择。

  6. 螺纹式:螺纹+弹针式的结构,给予设计者更多的发挥空间。各种非标准的特殊规格都可根据客户不同的要求及需求进行定制。

pogopin连接器厂家

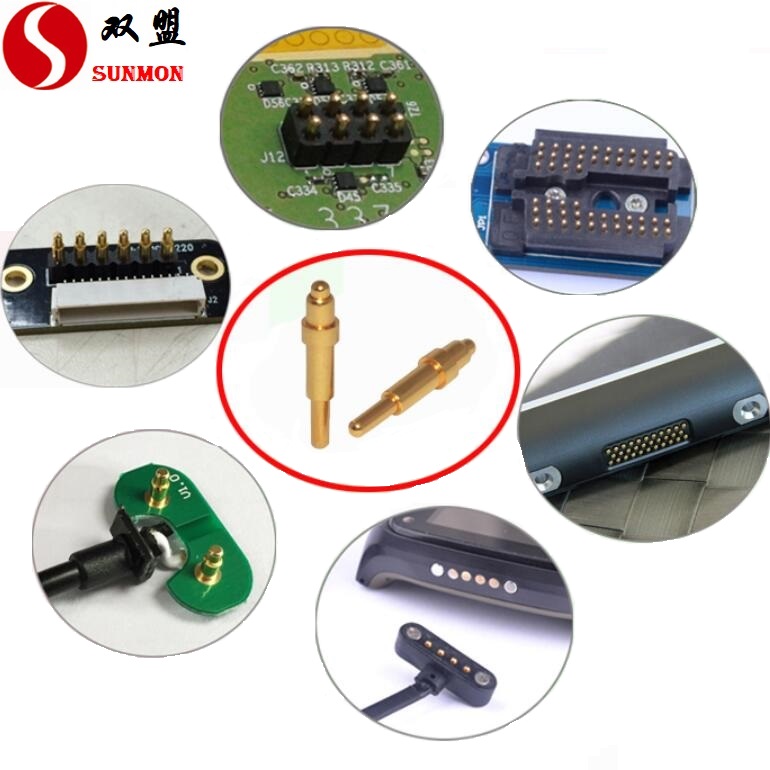

pogopin连接器被广泛用到的领域有:

1、 消费类电子(笔记本电脑、平板电脑、智能手机、照相机等)。

2、 智能穿戴,智能定位产品(儿童智能手表、智能手环、蓝牙耳机、穿戴式手机等)。

3、 智能手持终端设备,智能家居设备,智能理疗美容设备,智能户外运动器设备等

4、 虚拟现实设备(VR),无人机设备、智能机器人设备等。

5、 医疗器械,车载导航 、手持通讯设备、自动化工业设备、航天航空、军事军工等。

pogopin连接器厂家

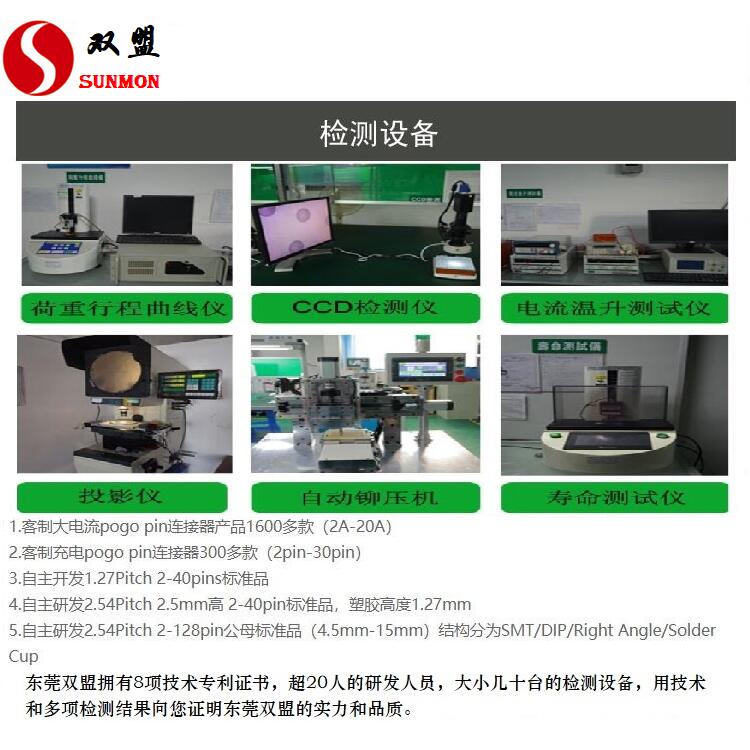

源头{pogopin连接器厂家},8项结构实用新型专利,10年连接器行业经验,设计+生产供应链一站式服务 。工厂面积10000平米,无尘净化车间,3000K/月产能。免费提供产前风险评估,降低客户风险系数,镜面车削,发丝工艺,按压顺畅,不卡pin,无异响,,工业耐腐蚀等级,适应各种恶劣环境,8项结构实用新型专利,11道QC严检工序,杜绝不良品流出,交货准时,从业10年准时交货每一单。

pogopin连接器厂家

服务流程:

  1. 根据客户需求规格或样品在现在规格中匹配,如现有规格可用,则直接提供免费样品给客户进行系统的功能性测试,测试通过提供一式三份样件标准协议书给客户签回,后续依此标准进行交货。

  2. 如现在规格匹配不了则我司根据客户规格要求进行评估,确定可行性。

  3. 双方签订开发合同

  4. 客户预付开发费用

  5. 按规格要求进行研发、设计、打样评估

  6. 系统的功能测试OK后给客户确认样件

  7. 签订标准样件协议一式三份,客户试产OK验收

  8. 依样件标准协议进行出货。

pogopin连接器厂家

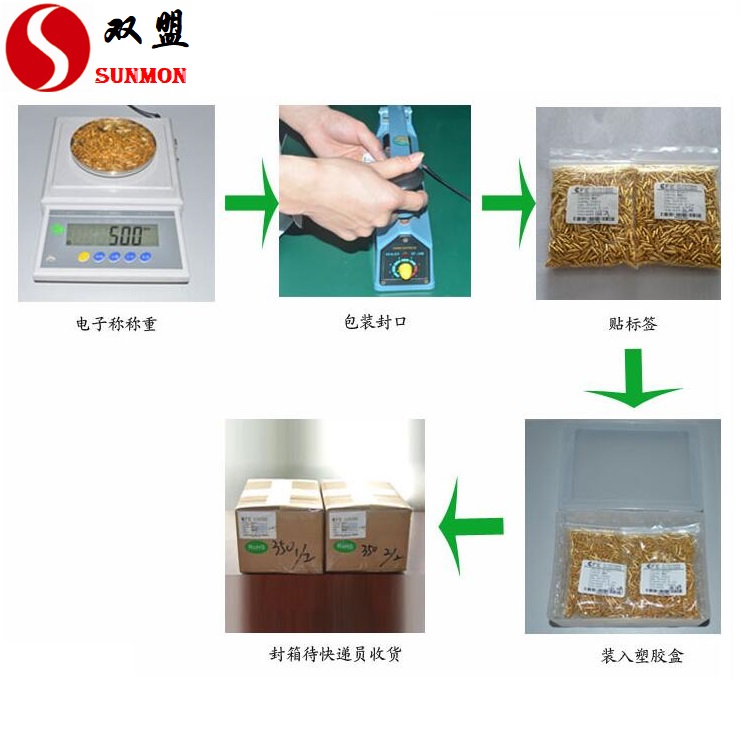

因出货的运输方式多为快递物流方式,运输过程中有可能会造成损伤,如发现外箱包装有破损,请勿签收。签收时请先检查货品是否齐全,如有发生少数或缺失,请于7个工作日内致电我司售后:李小姐:0769-85449580。确认OK签收后,在使用过程中出现组装或品质问题,请于15个工作日内联系我司售后(请提供相关图片资料并保留相关样件)李小姐:0769-85449580

pogopin连接器厂家
