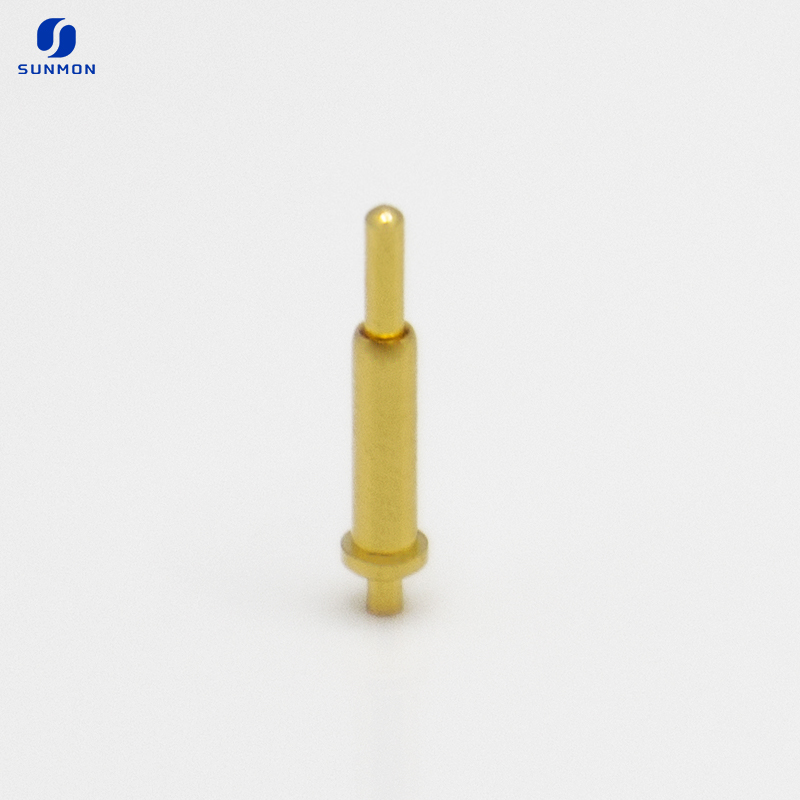

pogopin弹簧针连接器

{pogopin弹簧针连接器}是由针头、针管、弹簧、及胶芯,四个基本部件通过高精密设备韧压之后形成的弹簧式连接器,pogopin针头的底部比较常见的有锥形和斜面结构。锥形为反钻孔,斜面为剖斜边结构,剖斜边结构可以确保pogopin在工作时保持针头与针管内壁接触,让电流通过镀金的针头和针管管壁导流,从而保证弹簧不会因电流过载而烧坏,确保pogopin的稳定及低阻抗。

0769-8544-9580
相关产品
产品详情

{pogopin弹簧针连接器}是由针头、针管、弹簧、及胶芯,四个基本部件通过高精密设备韧压之后形成的弹簧式连接器,pogopin针头的底部比较常见的有锥形和斜面结构。锥形为反钻孔,斜面为剖斜边结构,剖斜边结构可以确保pogopin在工作时保持针头与针管内壁接触,让电流通过镀金的针头和针管管壁导流,从而保证弹簧不会因电流过载而烧坏,确保pogopin的稳定及低阻抗。

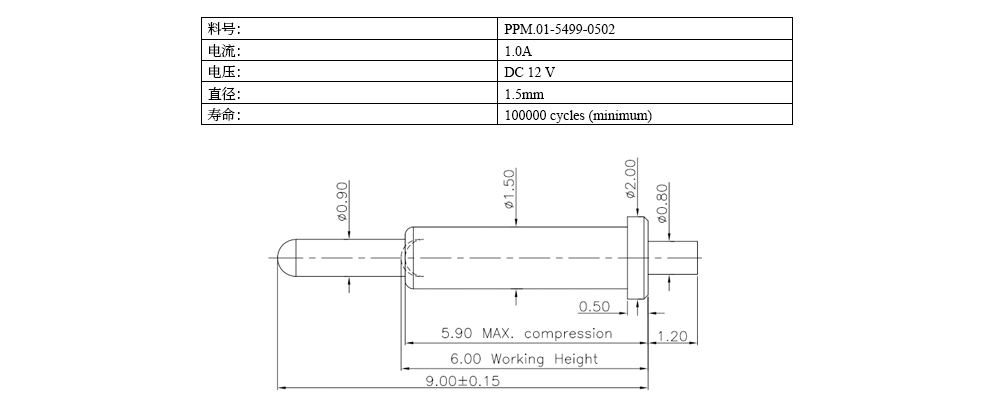

pogopin弹簧针连接器

pogopin弹簧针连接器

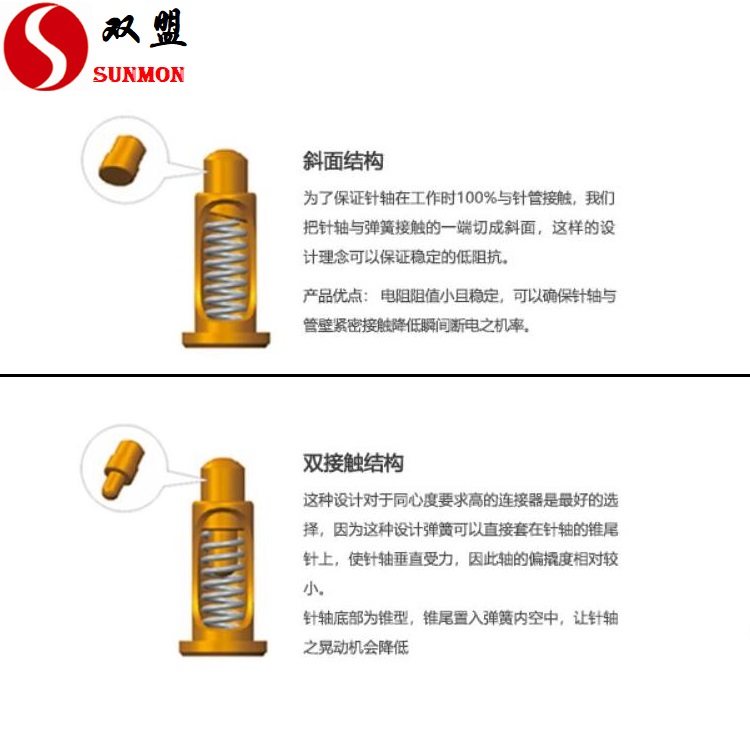

常用的pogopin结构有反钻孔结构、剖斜边结构、双接触结构、斜面+滚珠结构、超大电流结构等。反钻孔结构一般用在1A以下对电流要求不高的产品设备上,1.5A以上电流熊掌推荐选用剖斜边结构,这种结构正常可以支持3-5A的大电流,可以根据产品设计需求来选用合适的结构。这样即满足需求,又能根据产品的结构要求 做到合理利用。{pogopin弹簧针连接器}四大结构设计:

pogopin弹簧针连接器

pogopin弹簧针连接器

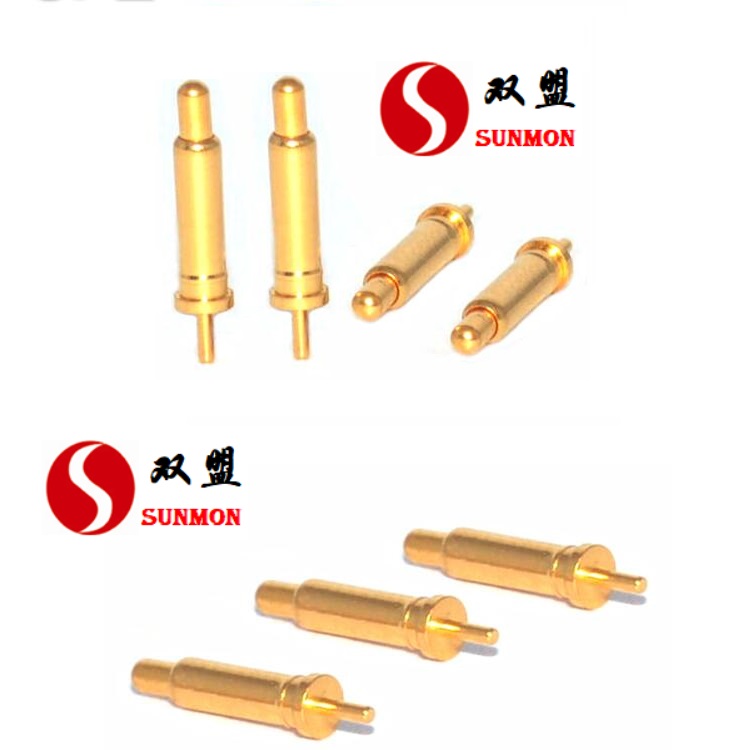

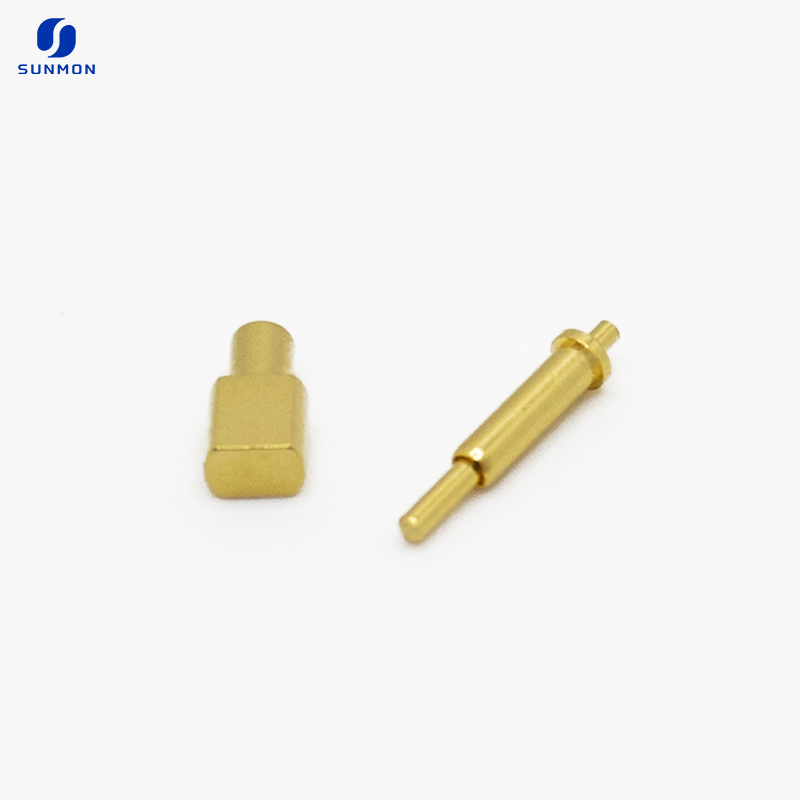

{pogopin弹簧针连接器}的外形结构大致可分为:

1.平底式:稳定性好,针管底部为平底设计,易于与PCB板焊接,

2.插板式:针管尾部带定位针,可过板进行焊接,定位且牢固性佳,对焊接牢固性要求较高的产品可选用。

3.折弯式:尾部折弯,紧凑型设备在空间利用上给予设计人员更多的选择。

4.双头式:双头弹针式结构,在板对板双向连接时给予开发人员更多的空间选择。

5.焊线式:适用于线材端,易于焊接,给予设计者更多的的跳线选择。

6.螺纹式:螺纹+弹针式的结构,给予设计者更多的发挥空间。各种非标准的特殊规格都可根据客户不同的要求及需求进行定制。

pogopin弹簧针连接器

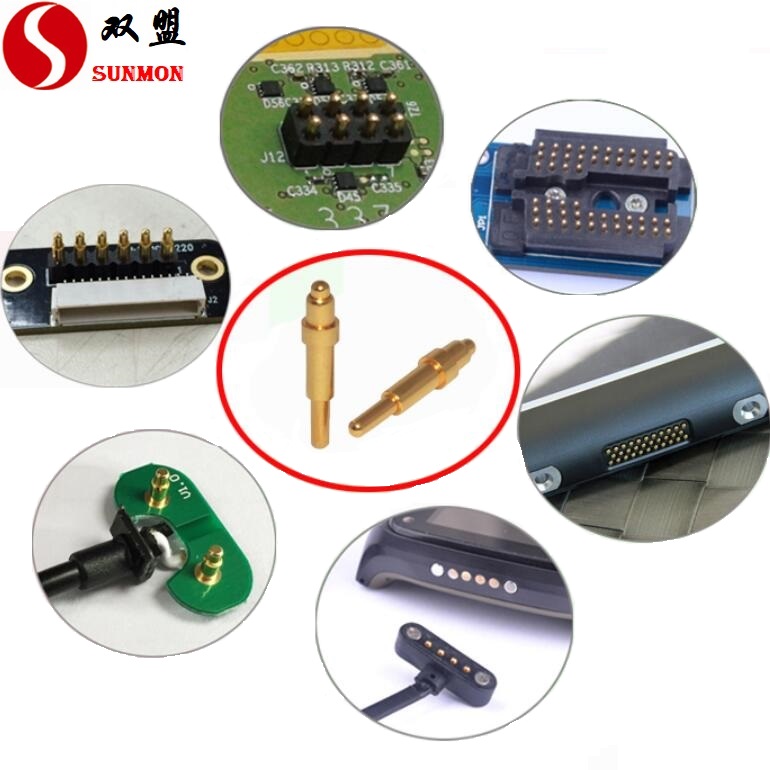

{pogopin弹簧针连接器}被广泛用到的领域有:

1、 消费类电子(笔记本电脑、平板电脑、智能手机、照相机等)。

2、 智能穿戴,智能定位产品(儿童智能手表、智能手环、蓝牙耳机、穿戴式手机等)。

3、 智能手持终端设备,智能家居设备,智能理疗美容设备,智能户外运动器设备等

4、 虚拟现实设备(VR),无人机设备、智能机器人设备等。

5、 医疗器械,车载导航 、手持通讯设备、自动化工业设备、航天航空、军事军工等。

pogopin弹簧针连接器

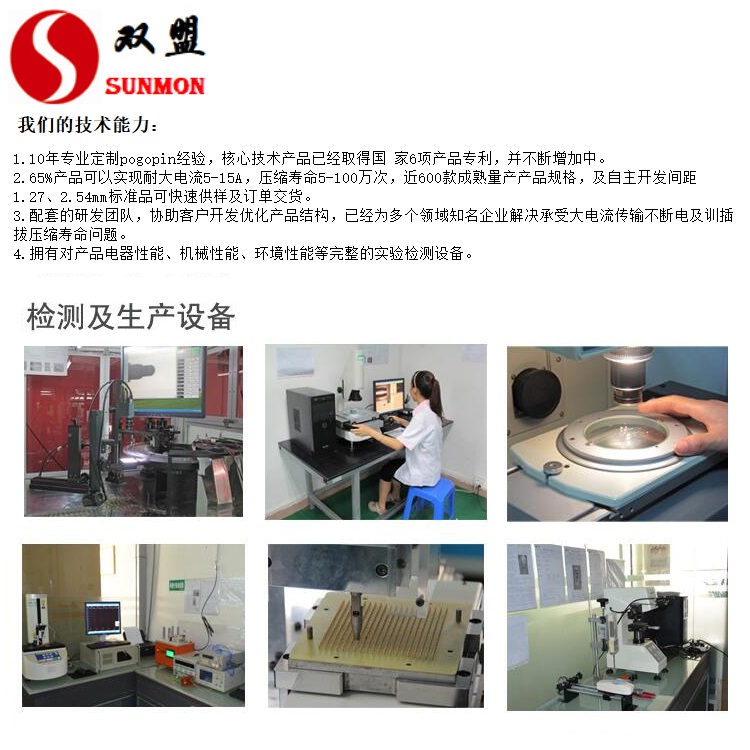

10年源头生产厂家,8项结构实用新型专利,10年连接器行业经验,设计+生产供应链一站式服务 。工厂面积10000平米,无尘净化车间,3000K/月产能。免费提供产前风险评估,降低客户风险系数,镜面车削,发丝工艺,按压顺畅,不卡pin,无异响,,工业耐腐蚀等级,适应各种恶劣环境,8项结构实用新型专利,11道QC严检工序,杜绝不良品流出,交货准时,从业10年准时交货每一单。

pogopin弹簧针连接器

pogopin弹簧针连接器

pogopin弹簧针连接器

pogopin弹簧针连接器
