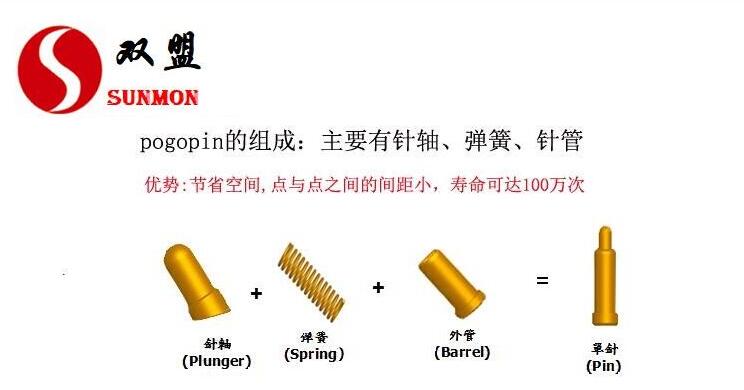

pogopin连接器也叫顶针、探针、弹簧针等，是一种带机械功能的弹针式连接器，主要由一个针头、弹簧、针管及塑胶主体通过精密器械铆压而成。pogopin弹簧针加工看似简单的结构，生产加工的流程却比较复杂繁琐，而且其在精密度上的要求还相对比较高。pogopin弹簧针的针头和针管是用精密的车削机台车削出来的，而不是像常规弹片连接器那样是用冲压机冲出来的，单就成本和效率来说这两者完全没有可比性，这也是pogopin成本相对较高的原因之一。

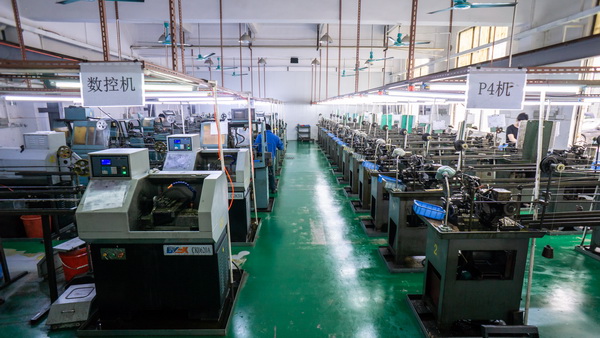

pogopin弹簧针加工选用的铜材多以黄铜为主，当然也可以根据电子产品设备场景应用的需求定制其它材质，如不锈钢、磷铜、青铜、铍铜等等。首先把针头和针管用走心机和P4机车出来，抛光再做电镀，电镀先打镍底再镀金，镀金厚度根据电子产品设备电气性能要求来处理，通常1-30մ不等，特殊要求还可以镀更厚，相对成本也会更高。然后是弹簧，弹簧材质以琴钢线为主，弹簧也需求做电镀处理，这样可以减少电流的阻抗值；一些不良的厂家为了节省成本会直接省略这一步，反正装在内部你也看不到。弹簧的弹力大小与琴钢线的绕圈圈数及粗细息息相关，通常是根据电子产品设备的要求来调整弹力的大小，这很重要。

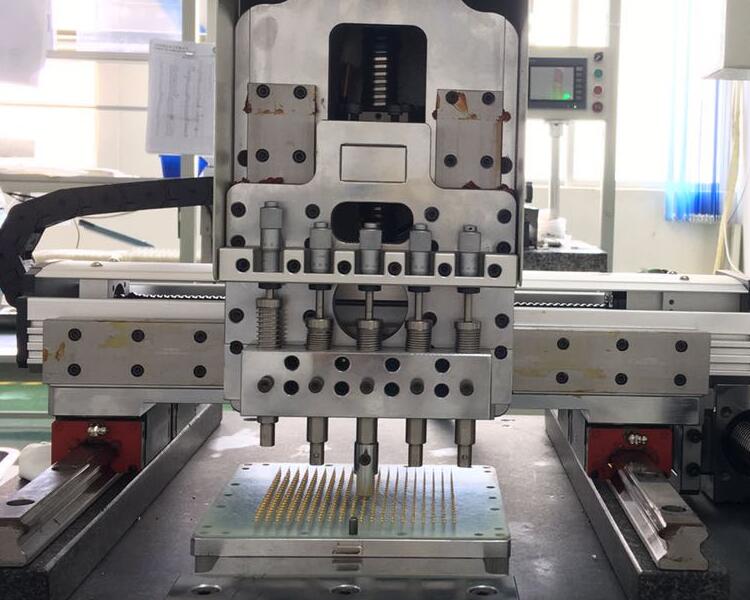

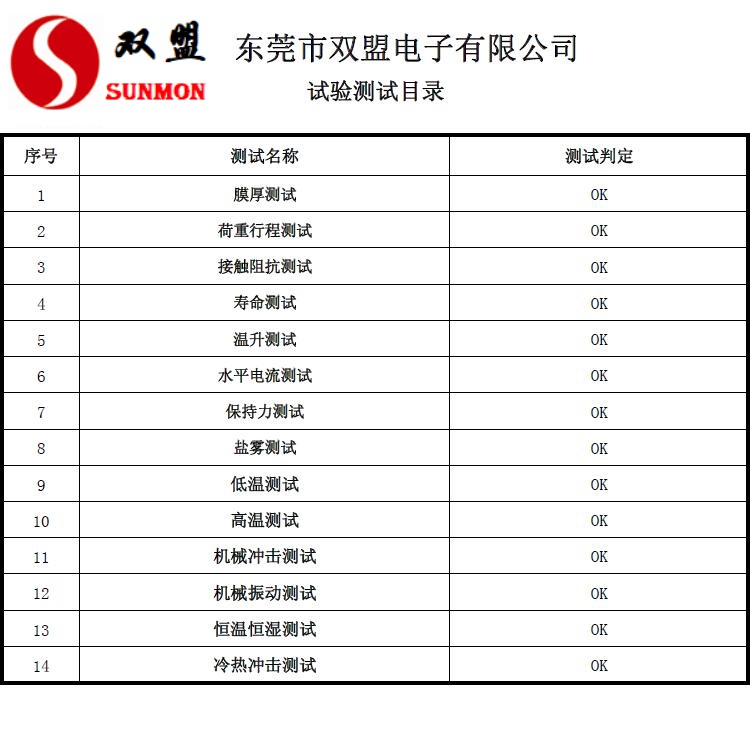

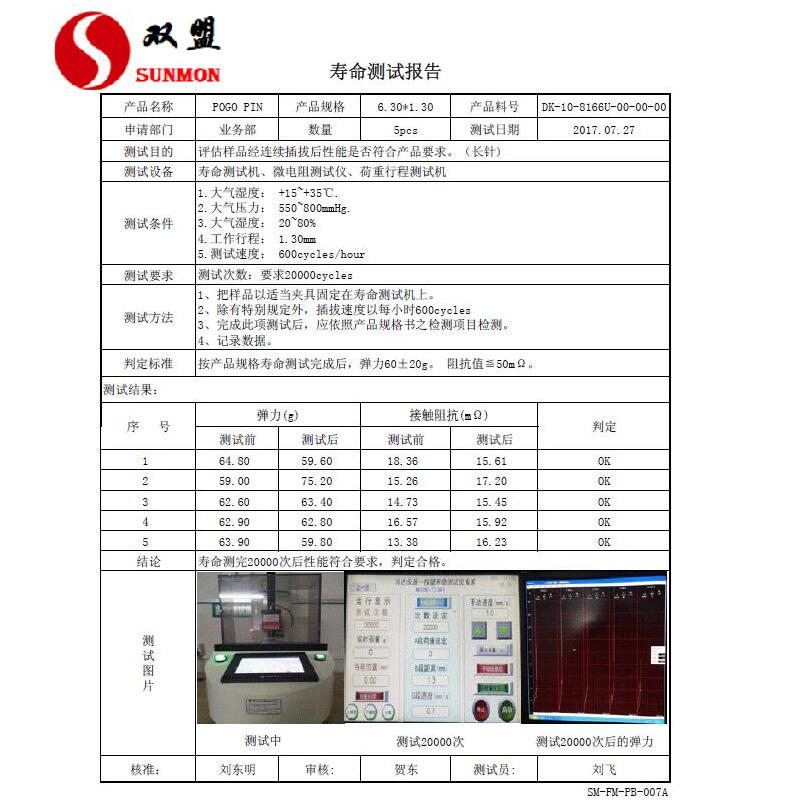

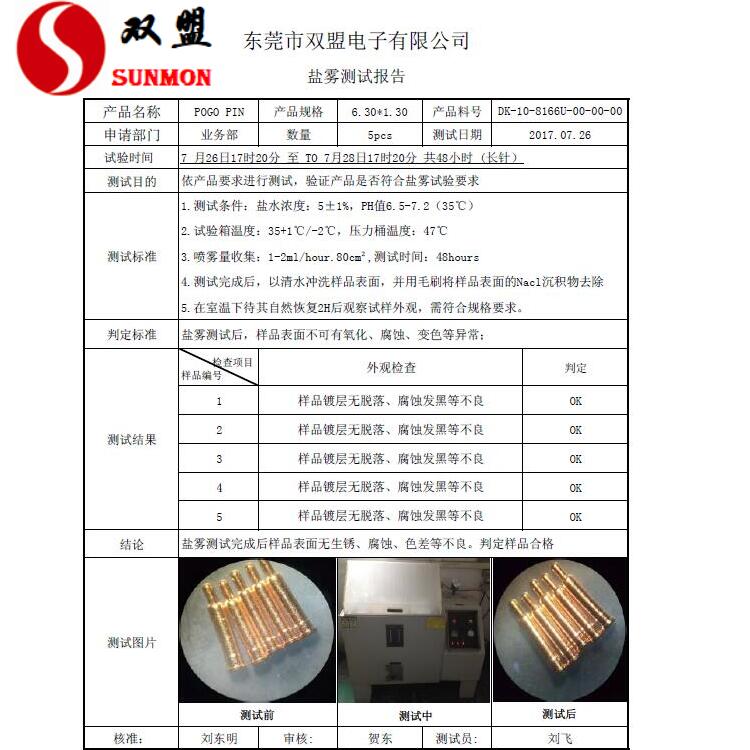

电镀完成之后通过模具治具把针头、弹簧、针管组装在一起，再通过铆压机铆压在一起做成单针，pogopin弹簧针加工至此算是完成了一半；接下来是单针检测，主要检测外观是否有压痕、刮花，按压是否顺畅、有无异响、干涩、卡pin等不良；然后是左右偏摆度，正常左右偏摆度在20度以内，特别是针对针头外露比较多的，针头外露越多，从外观上来看比较直观的体现就是好像pin歪掉了，这是正常现象，只要保证偏摆度是在正常允许范围内即可。接下来是各种测试：盐雾测试、导通测试、寿命测试、行程测试、耐冲击测试等等，一系列的测试完成后针对单针这时候就可以成品包装了，而针对多pin的还要把单针与塑胶主体进行组装再进行一次铆压，再一次做相关的检测才能进行成品包装。而针对有防水要求的pogopin连接器，就不是进行铆压了；而是需要把单针放入模具内进行一体式成型，这样才能做到在防水效果上更胜一筹。
